【板级EDA】【一般】【import】网表导入选项分析

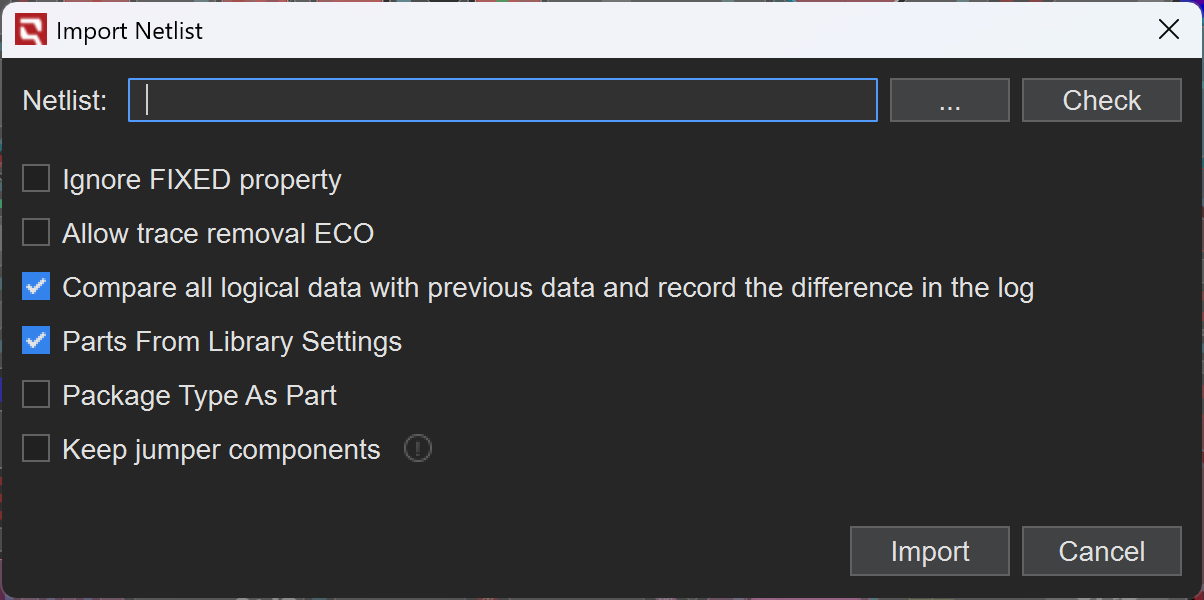

网表导入六个选项介绍

1）lgnore FIXED property--是否忽略锁定的器件。

2）Allow trace removal ECO--是否允许铜箔和走线被删除。

3）Compare all logical data with previous data and record the difference in the log -- 和更新前的网表文件对比，并更 改文件。

4）Parts From Library Settings --勾选表示导入网表（.tel）文 件，不勾选表示导入普通网表（.txt）文件。

5）Package Type As Part --一对多封装，通过part到library 的parts 中查询主封装信息。

6）Keep jumper components --勾选表示带有“jumper”标记的 器件在导入网表时不被删除，不 勾选表示会被删除。
