【板级EDA】【PCB设计】能否增加隐藏网络的功能
日期: 2026-03-10
分类: 分享与推广
│问题描述
PCB上会存在大面积铺铜，特别是在选择net的时候GND网络会很影响观察，能不能出一个隐藏网络和高亮网络的操作？或者在观察模式中将copper区分走线和铜皮区分?
│解决方案

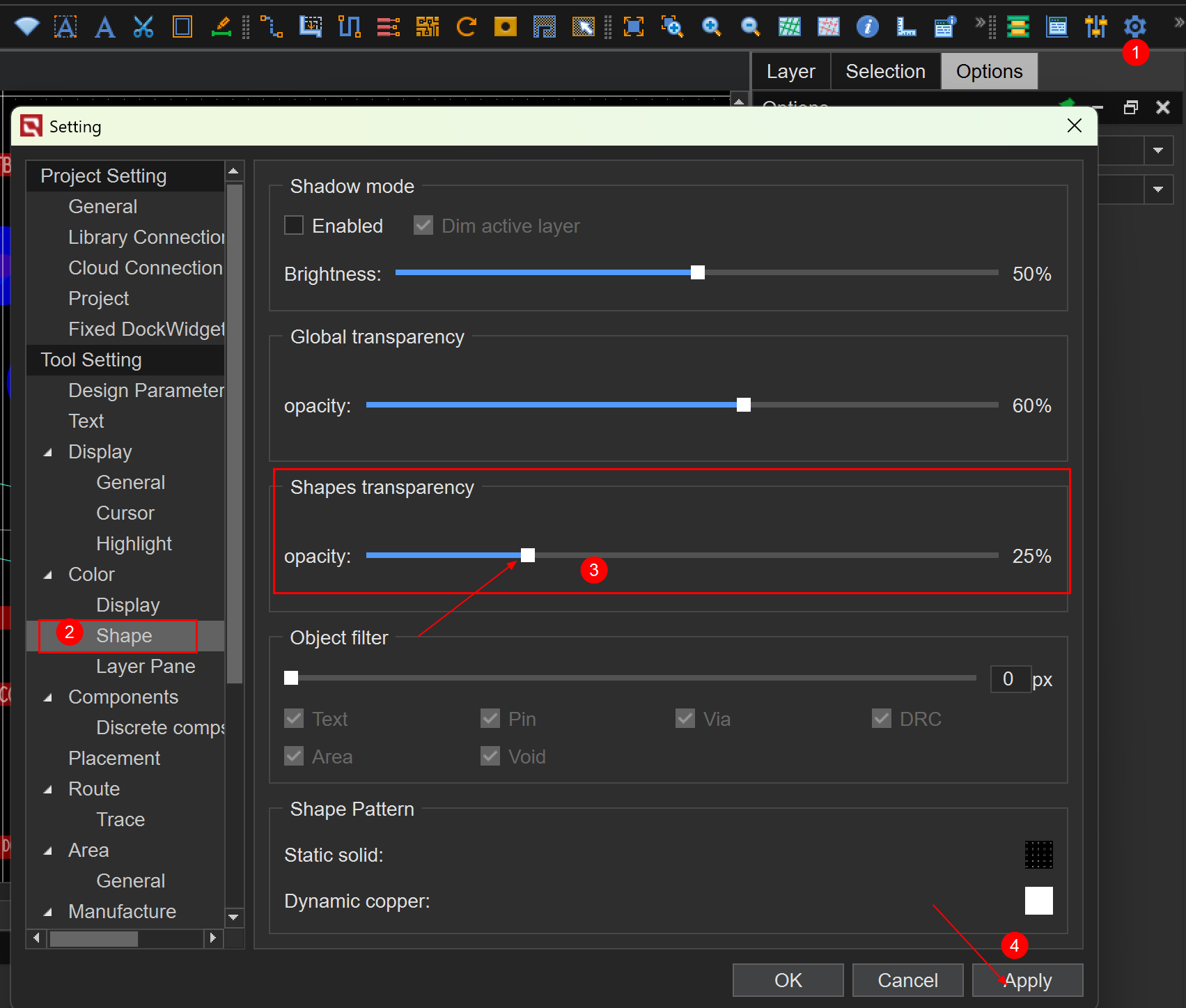

1、可以通过设置铜皮的透明度来达到隐藏铜皮的目的：操作路径：setting-color-shape-shape transparency
2、可使用阴影模式高亮需要的网络
