【板级EDA】【PCB设计】Design DFA这个DRC在哪里设置
日期: 2026-03-11
分类: 分享与推广
│问题描述
Design DFA这个DRC在哪里设置？
│解决方案

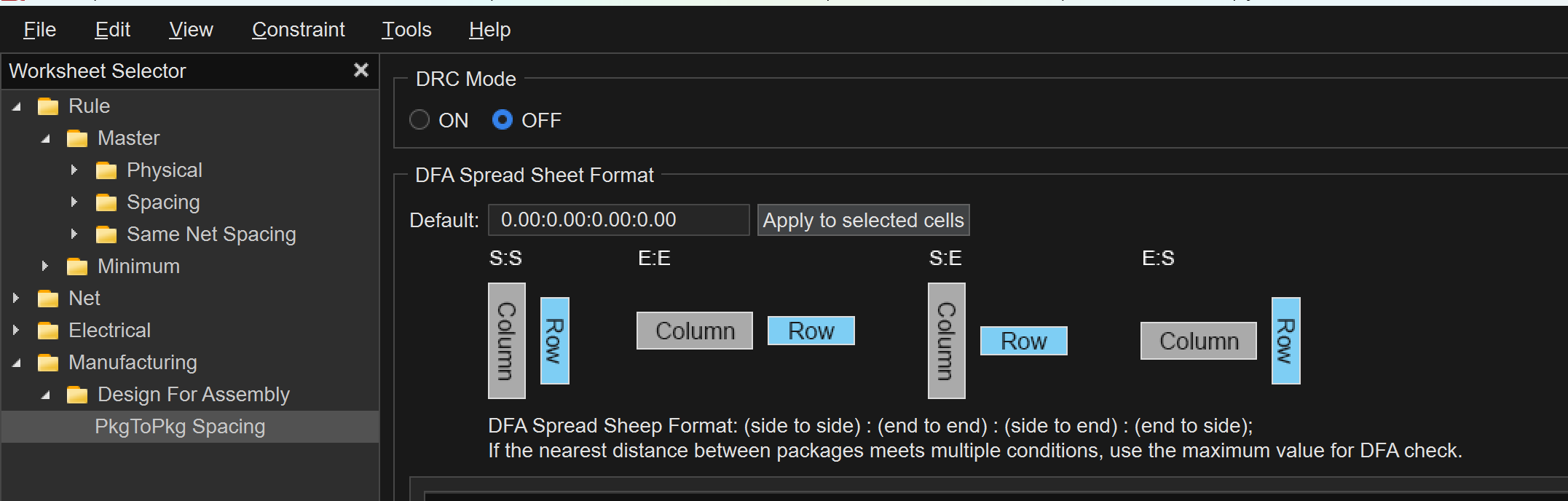

DFM constraints 入口在规则管理器中：
constraints editor->Manufacturing->Design for Assembly
如下图所示：

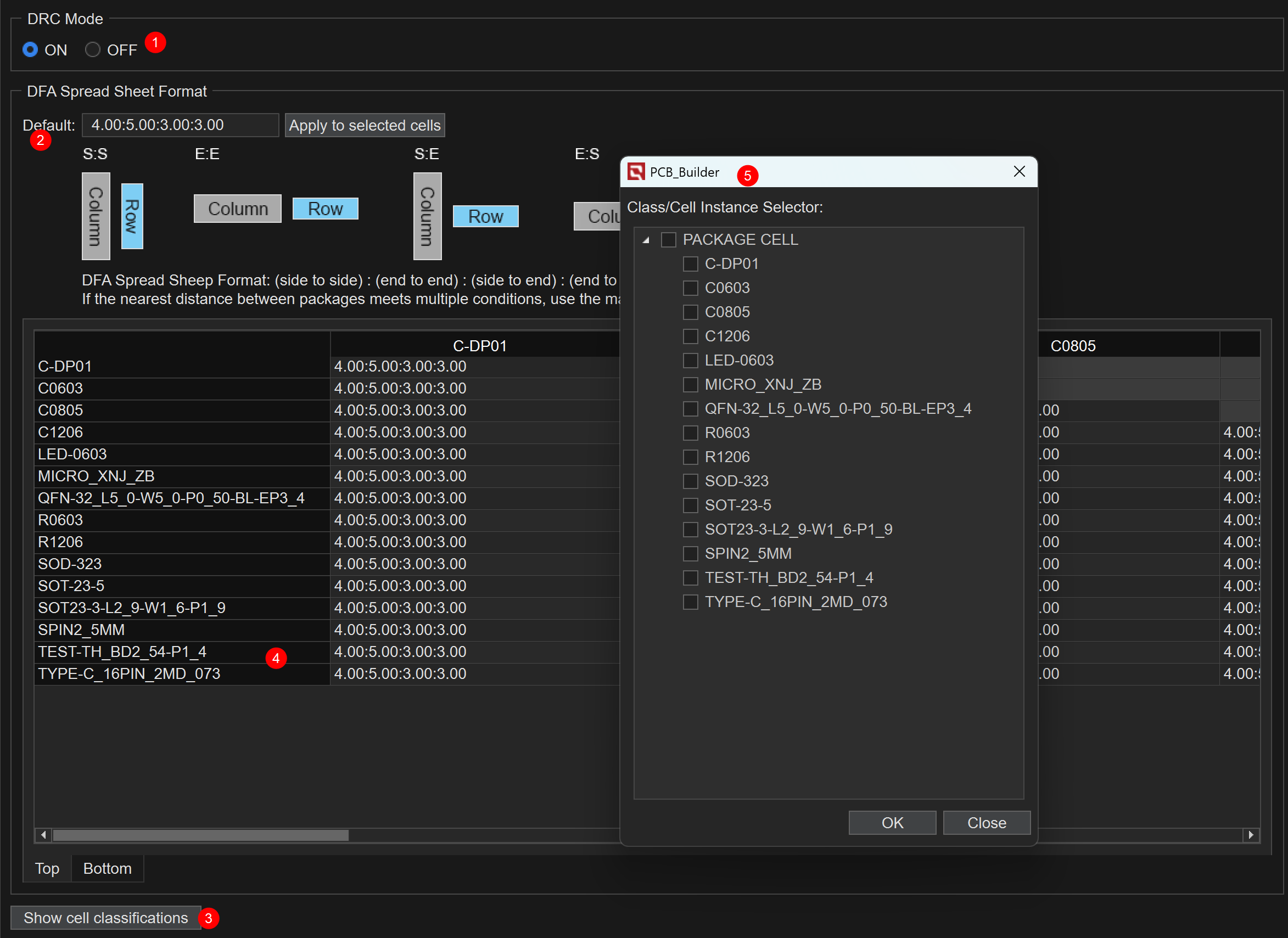

菜单简介：
DRC mode:检查开关
Default：默认值（可以按照需求配置，矩阵中也支持修改）
Show cell classfications:选择器件入口，如序号5（也可鼠标右键add symbol,如序号4）

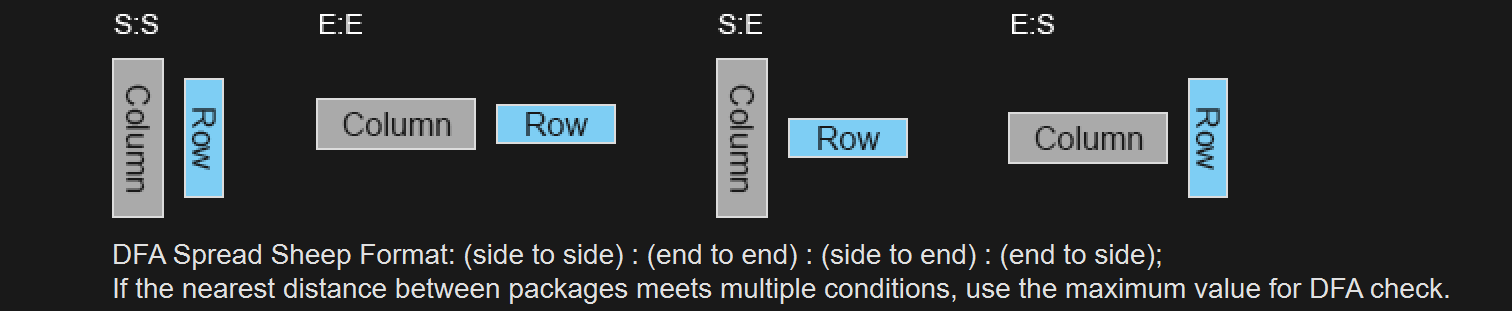

这个检查报DRC的意思是两个器件之间存在如下四种位置关系中的其中任意一种时，按照对应的规则值检查两个器件之间的间距如果小于规则值，就会报DRC。
备注：器件之间的间距计算的是两个器件placement之间的间距
