Snap pick to 操作要点

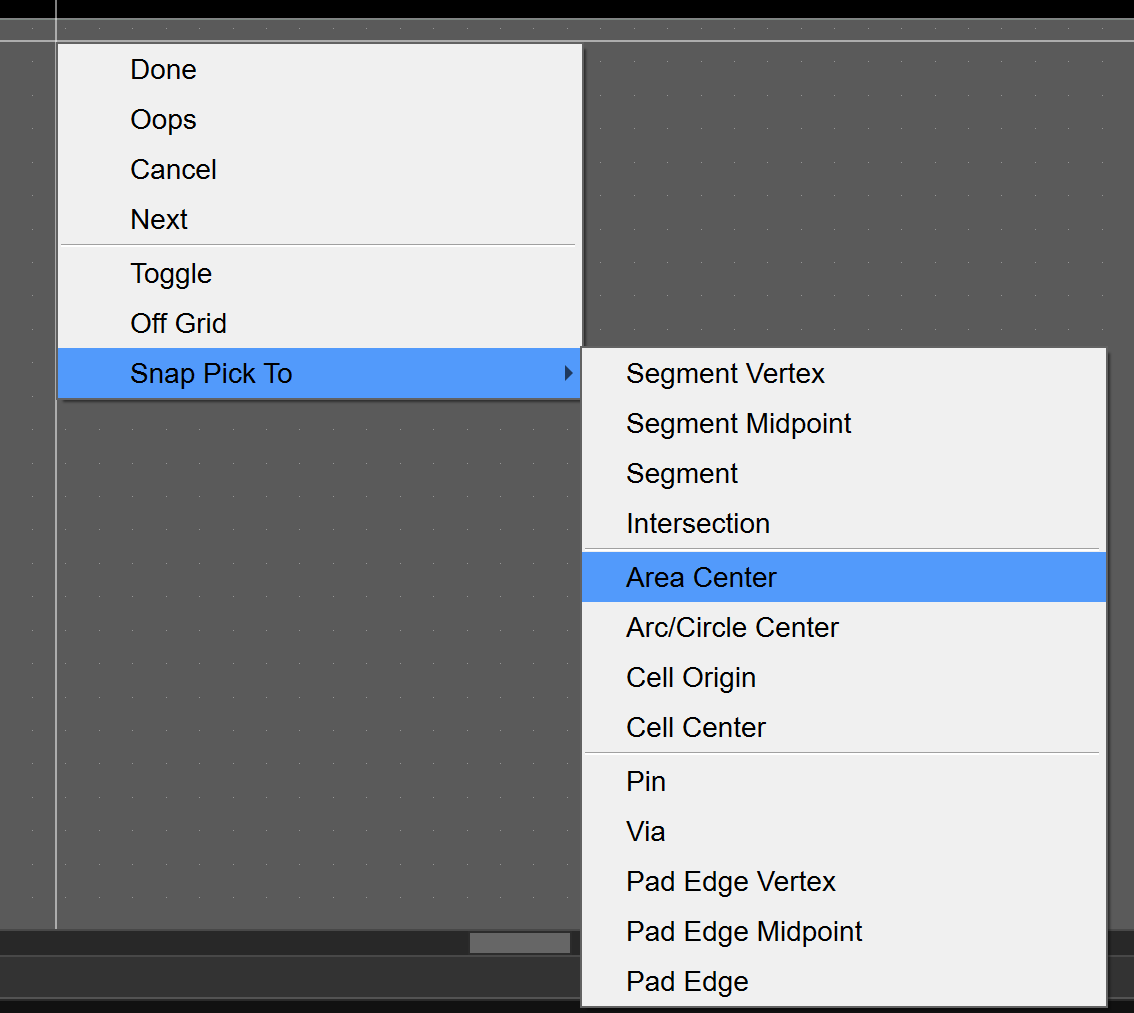

Snap pick to 可以按照用户要求去捕捉对象的锚点：

如下：

segment vertex---->segment对象拐点（对角）

segment midpoint---->segment对象中点

segment---->segement对象

intersection---->交点

area center---->面的中心

arc/circle center---->圆心及圆弧圆心

cell origin---->器件原点

cell center---->器件中心

pin---->器件pin

via---->过孔

{

pad edge vertex---->焊盘边缘对角

pad edge midpoint---->焊盘边缘中心

pad edge---->焊盘边缘

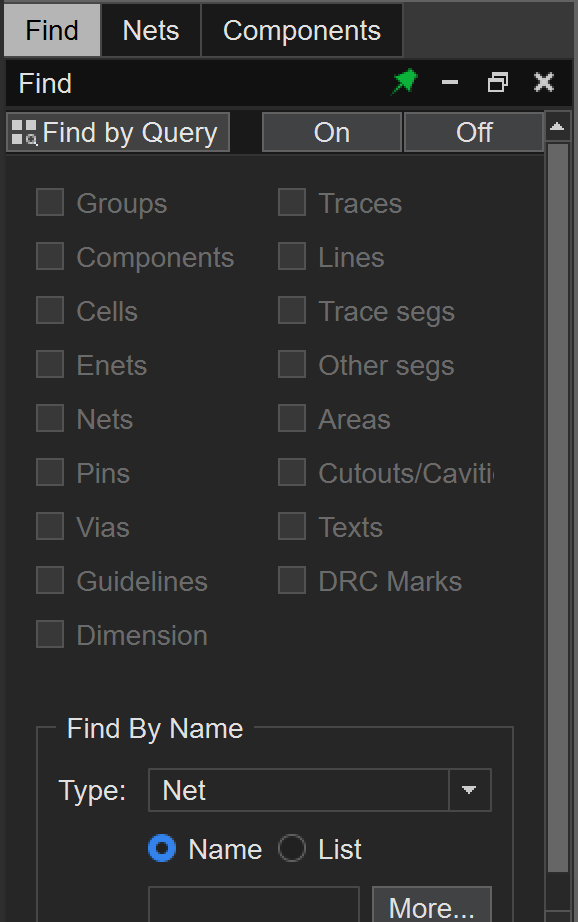

}----这些对象捕捉需要关闭Find面板所有选项

注意事项：

      1）当所选择的周围有多个要捕捉的要素点时  会操作失败--无法判断要选取那个捕捉点

      2）当要捕捉的周围没有选取的点时  也会失败  因为确实没有可以供捕捉的点

      3）对挖空进行操作只是，非圆形的挖空只有在复制的时候才能采用snap pick to

如：

复制编辑时，option界面选择user pick，则分3步操作：1、选择对象；2、抓取对象；3、放置对象。其中第2步如果是通过手动点击抓取时，不能保证拿起的是via中心点。以上为用户场景。

option界面选择为非user pick模式时，则分2步操作：1、按照对象中心选择并抓取对象；2、放置对象。建议使用此操作进行编辑。

此外，move 时右键snap pick to :

persistent snap --->此选项表示“持久锁定” 类似于偏好设置 ，如果勾选了一些对象，当移动的时候会出现飘移的现象 ，关闭即可
