【板级EDA】【一般】【library】如何导出器件pin的坐标
日期: 2026-03-02
分类: 解决方案类
│问题描述
如何导出器件pin的坐标
│解决方案

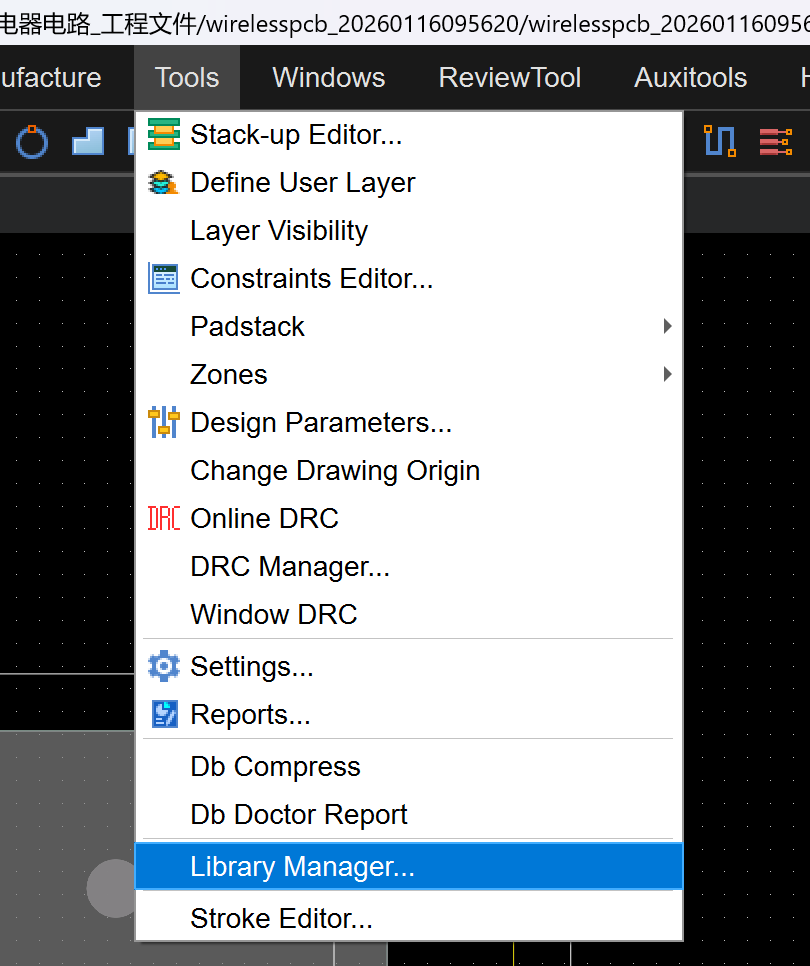

打开封装管理器

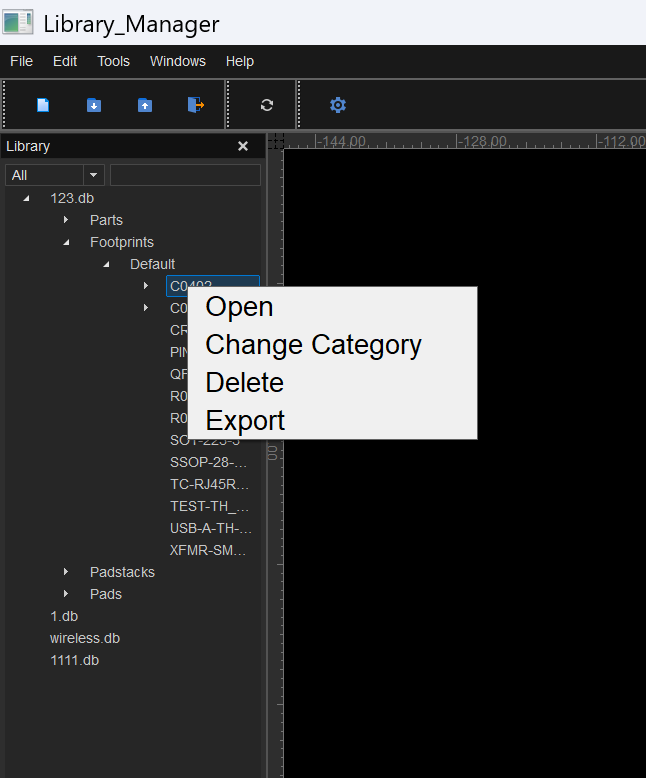

可以直接搜索封装名称，在footprints下打开封装编辑器

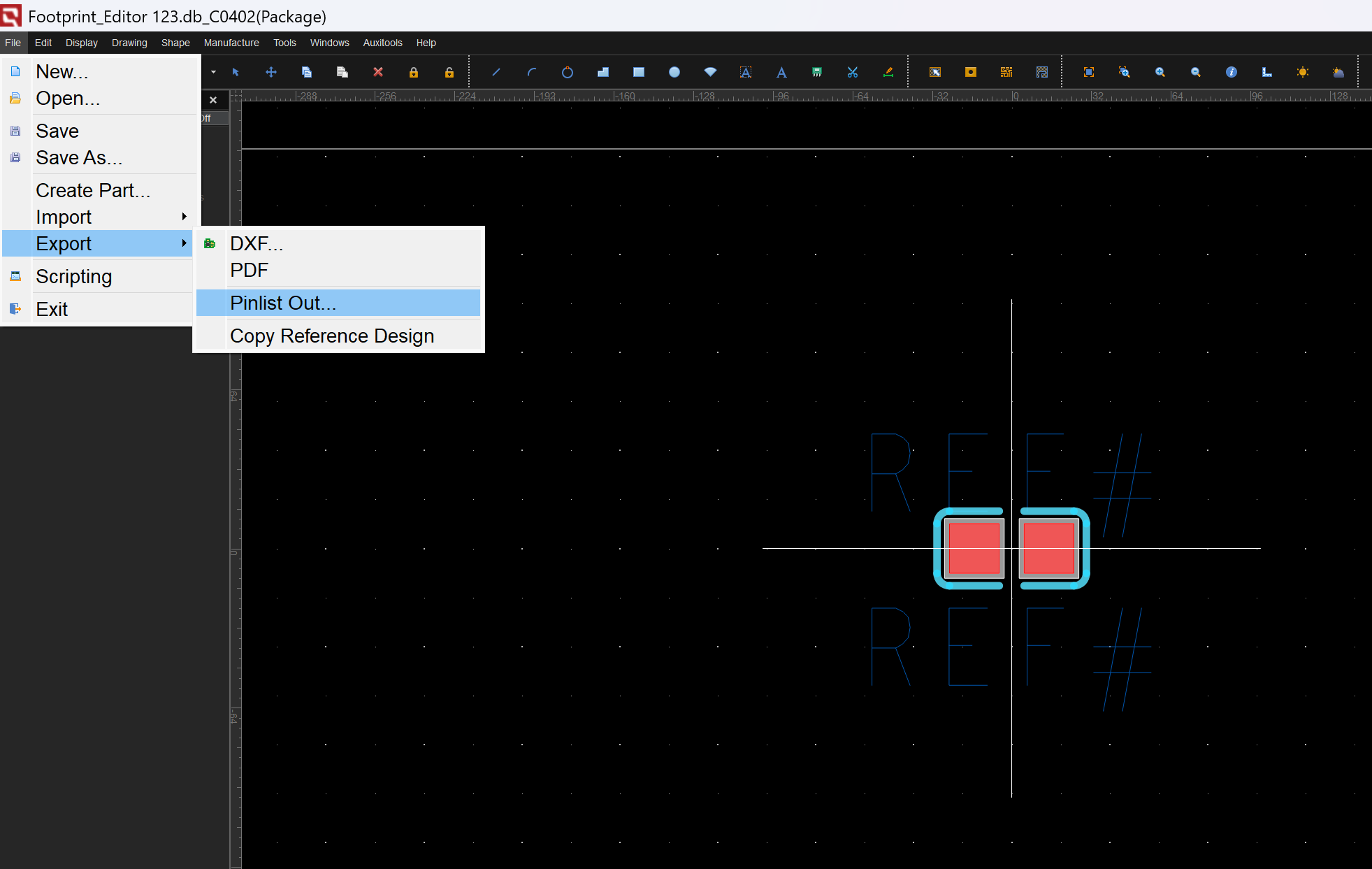

在封装编辑器里export pinlist

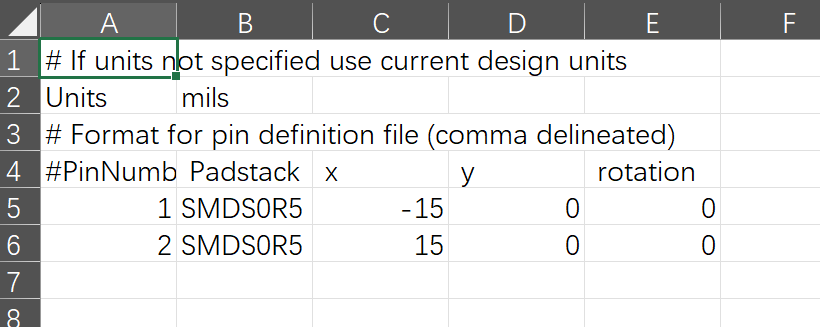

自行选择需要保存的路径，在路径下找到保存的文件夹，里面包含了坐标信息，这个坐标信息是相对于器件中心原点的坐标

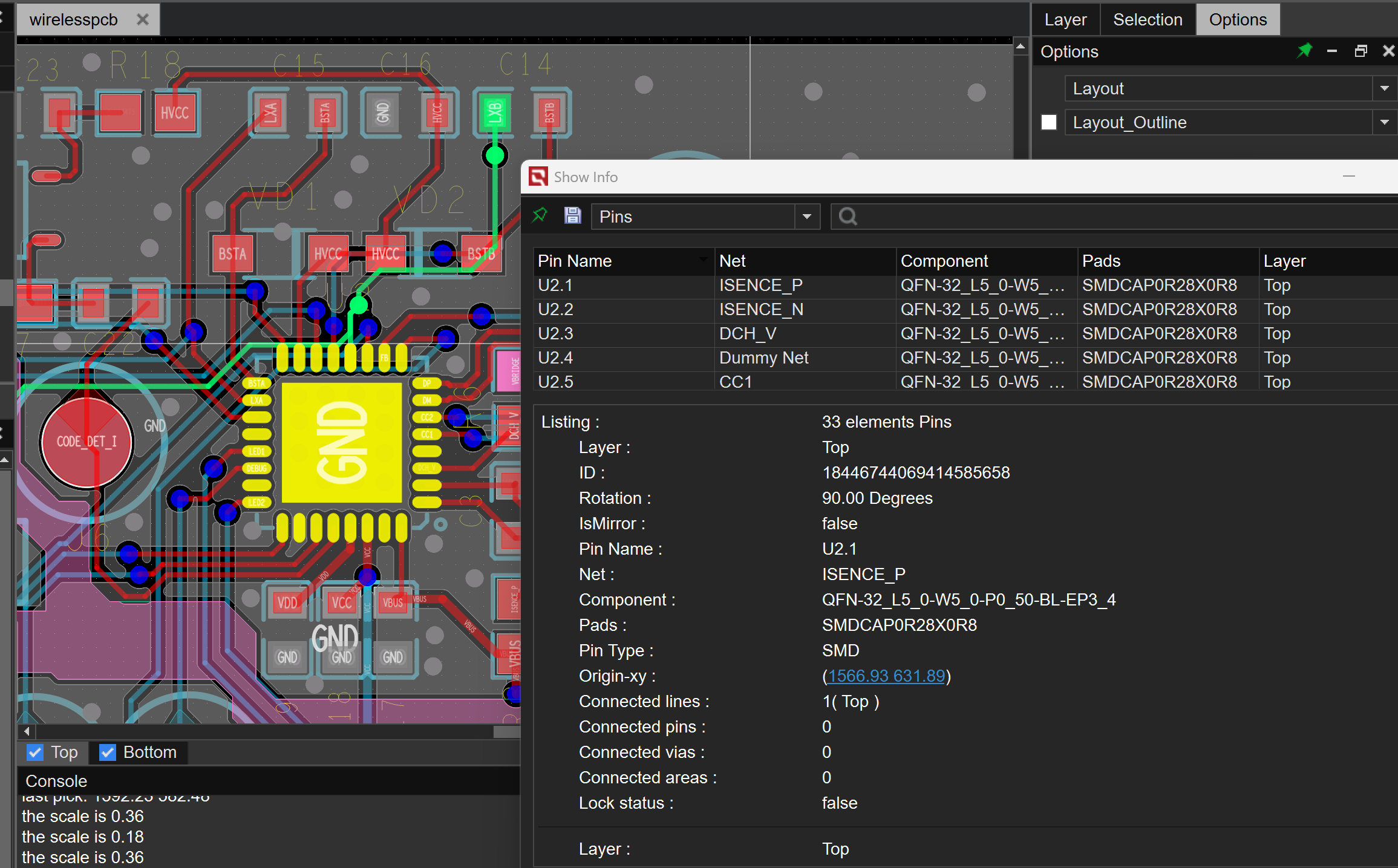

如果需要保存相对于单板上原点的坐标信息，需要通过info pin的信息并进行保存
