【板级EDA】【一般】【netlist】如何快速合并两块单板

如何快速合并两块单板

该处理办法并不能完全保留两块单板使其完整的合并，只能尽可能保留两块单板的布局，仅供参考。

首先需要硬件帮忙处理原理图，将两块单板的网表合并到一起后，重新出一份网表，其中冲突的位号和网表网络名可能需要刷新。

之后可以在其中一块单板导入新的网表后，利用跨版拷贝将旧的布局拷贝进来。

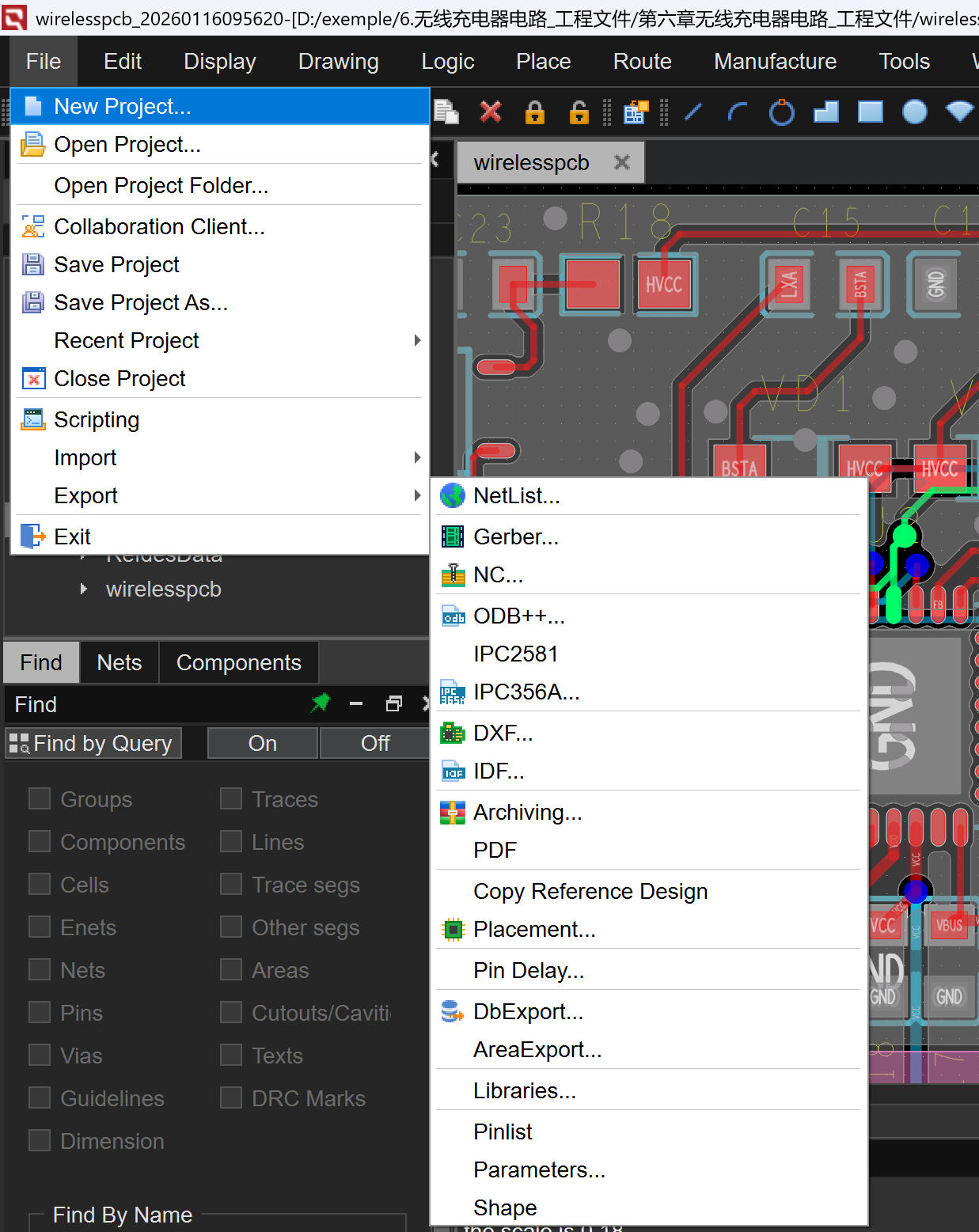

注意虽然拷贝时勾选了报错器件和铜皮过孔网络，但是由于位号刷新，但是由于位号刷新，可能导入仍有部分丢失。可以尝试不使用跨板拷贝而是模块复用，用旧的单板输出一份.mrd文件，在新的单板放出真器件后利用模块复用匹配新的位号。
