【板级EDA】【一般】DRC报错Soldermask Alignment
日期: 2026-03-03
分类: 解决方案类
│问题描述

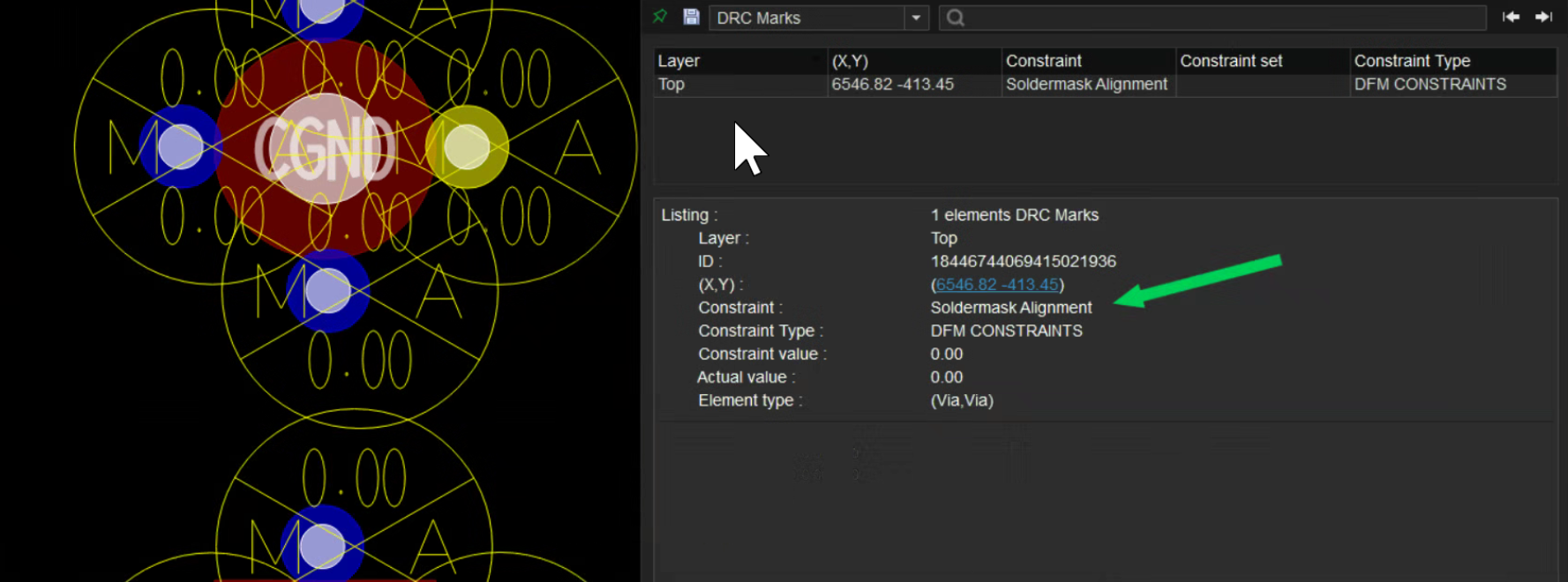

如图所示，drc报错为Soldermask Alignment
│解决方案

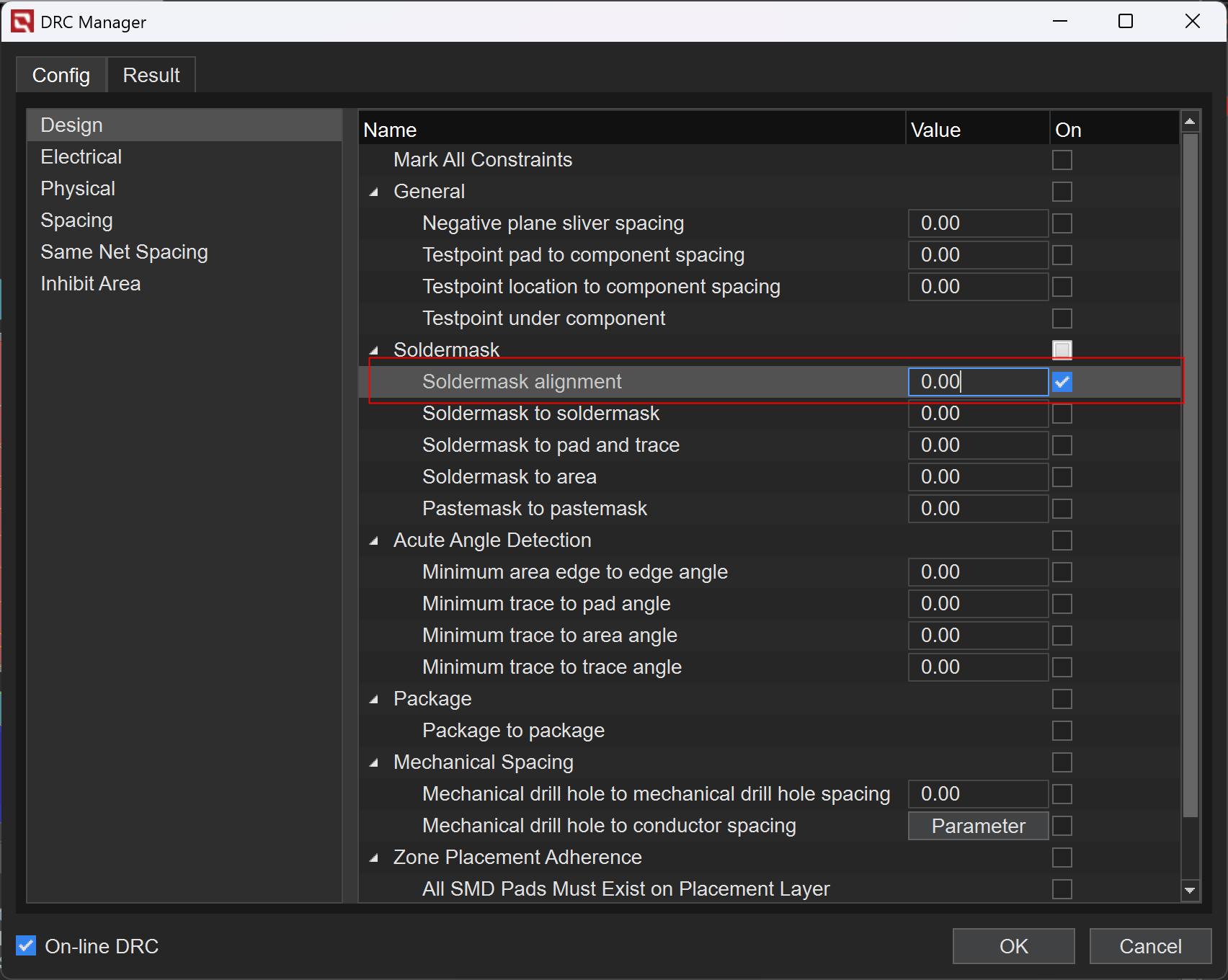

该数值需要在DRC Manager中设置，检查的是pad和阻焊层的盘，pad比阻焊层大且规则是0时，正常会有DRC报错。
