【板级EDA】【一般】如何扩大板框

如何扩大板框

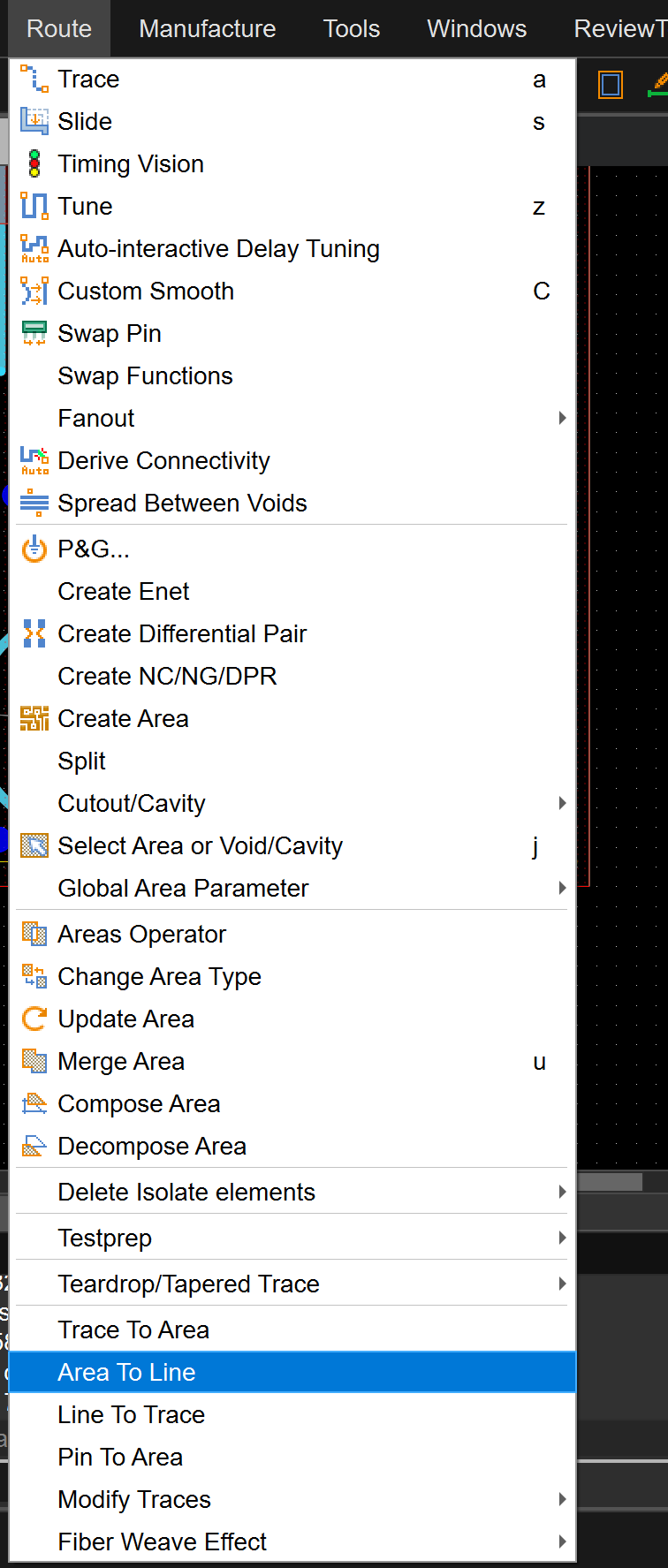

1、首先得把原来的板框decompose area，将aera转换成line，点击area to line后框选整个area

注意：layout outline不允许line存在，可以Z-copy到其他层操作后，再Z-copy回来。

2、将需要连线的线段剪断

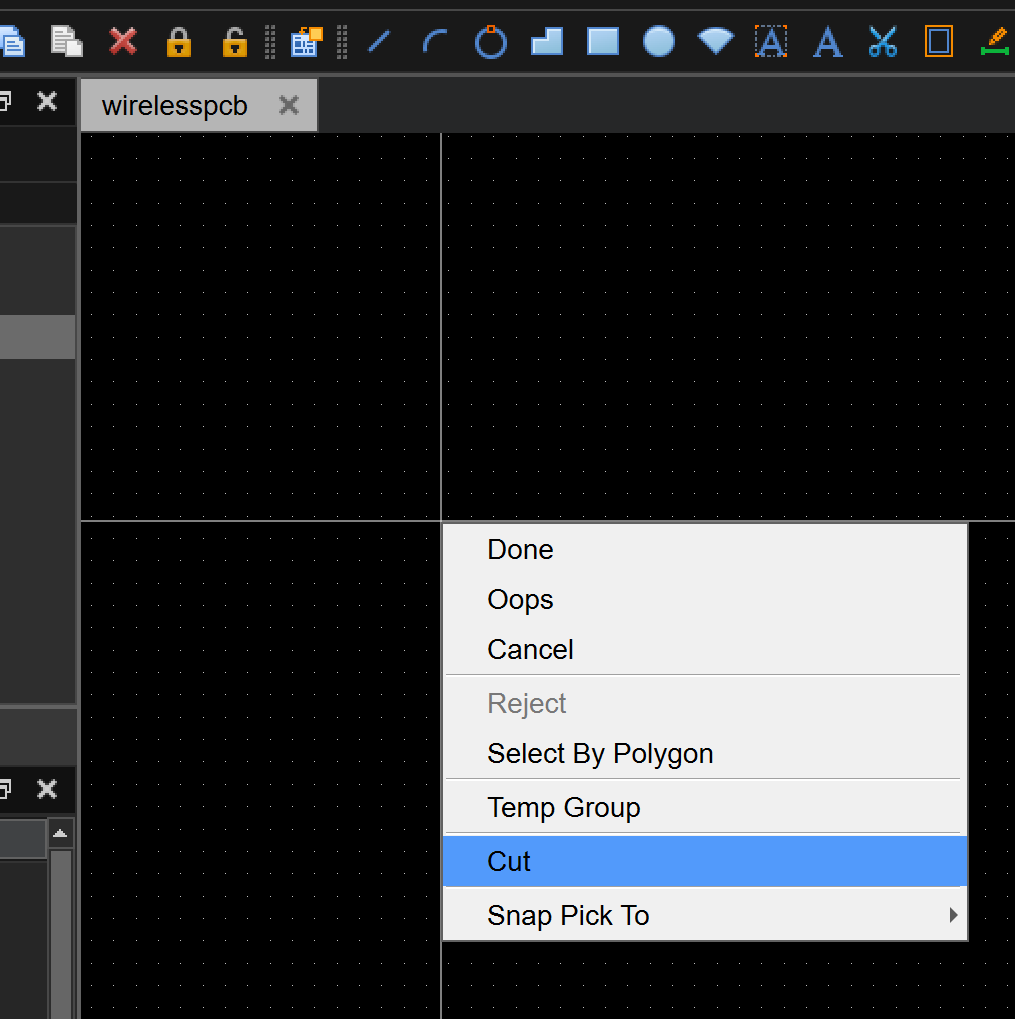

点击删除命令，在绘图区鼠标右键，点击那里剪哪里

3、将需要延长的的线段平移到想要的位置，进入move命令后选中需要移动的线段，在命令行输入x ** y **（数字跟字母间用空格隔开）

4、移动后直接连线

5、点击line to trace框选线

6、点击trace to area框选trace然后用Z-copy复制回去
