【板级EDA】【一般】【切换层叠】如何快速切换设置层叠？

如何快速切换设置层叠？

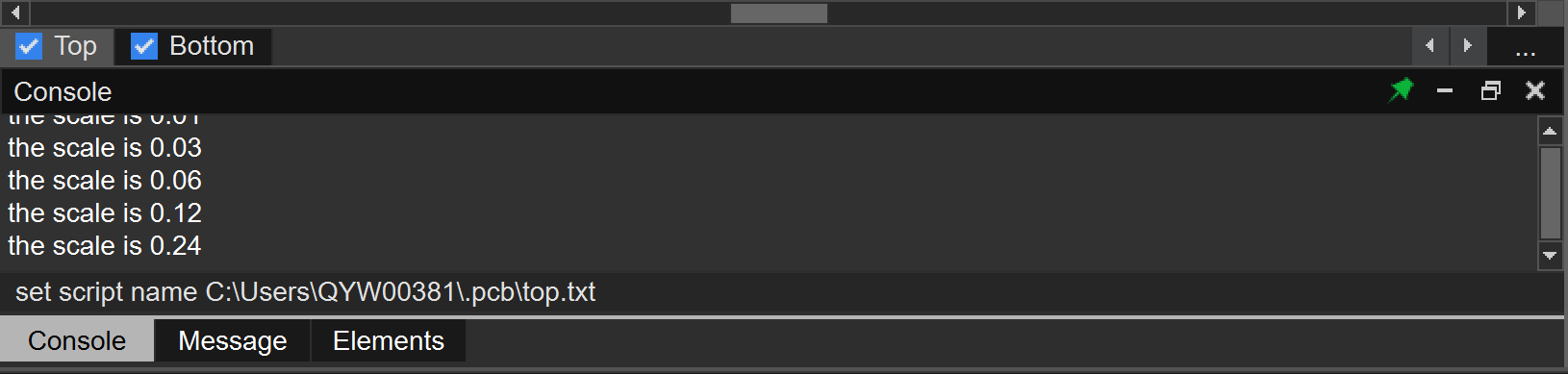

1、在console界面设置层叠显示的路径名称：

set script name C:\Users\QYW00381\.pcb\top.txt

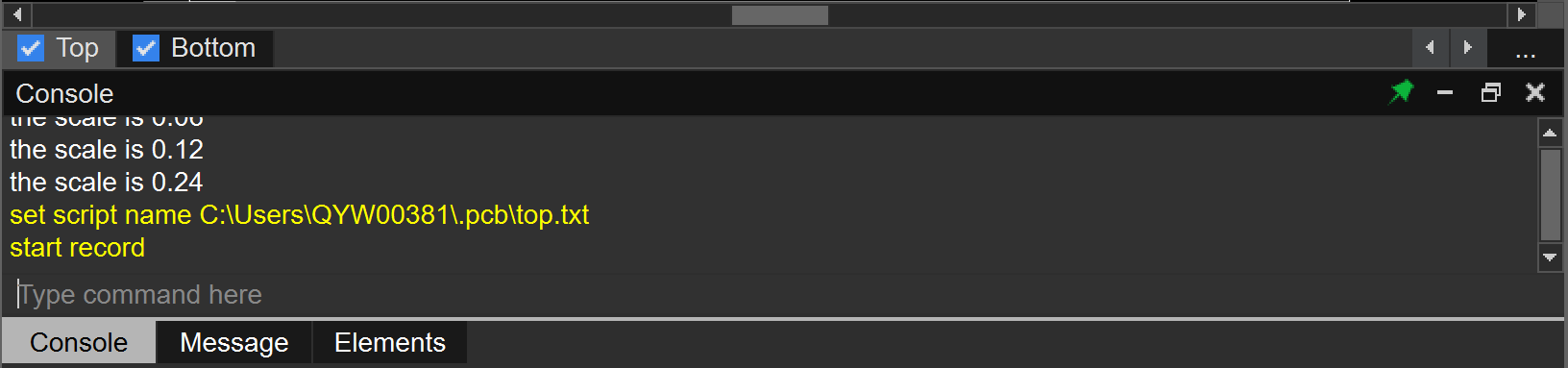

2、在console界面输入start record

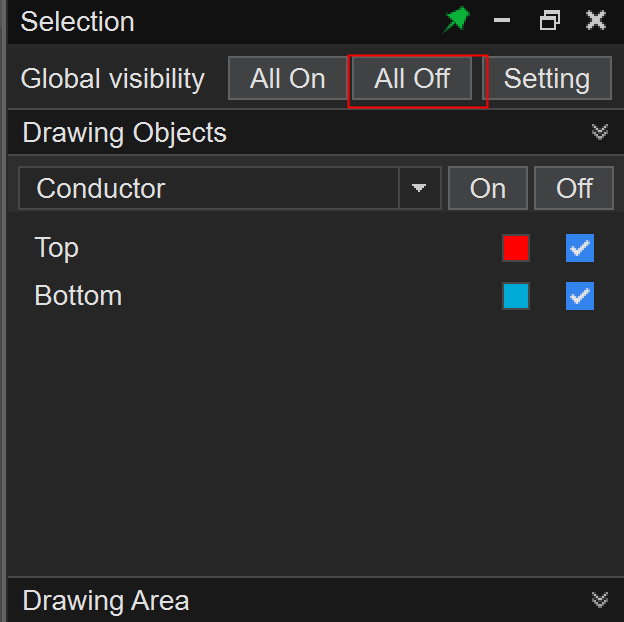

3、选择All off，依据个人诉求选择开启对应的层

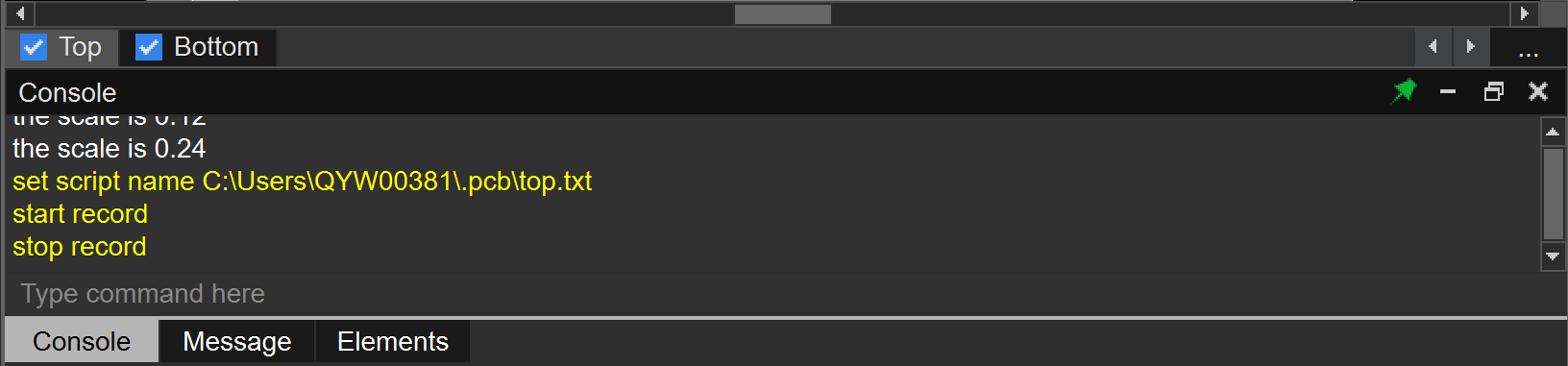

4、在console界面输入stop record

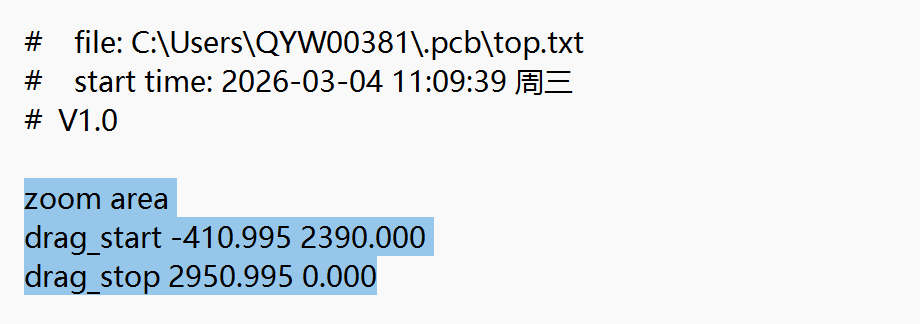

5、打开第一步中的文件，删除下图蓝色部分，保存文件

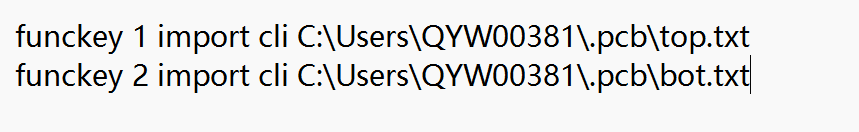

6、打开该路径下的env文件，配置快捷键

7、关闭PCB软件，重新打开工程，使env配置生效

8、通过快捷键1、2切换层叠
