【板级EDA】【Constraints Editor】差分对的规则和间距设置好之后为啥走线的时候间距不对
日期: 2026-03-05
分类: 解决方案类
│问题描述

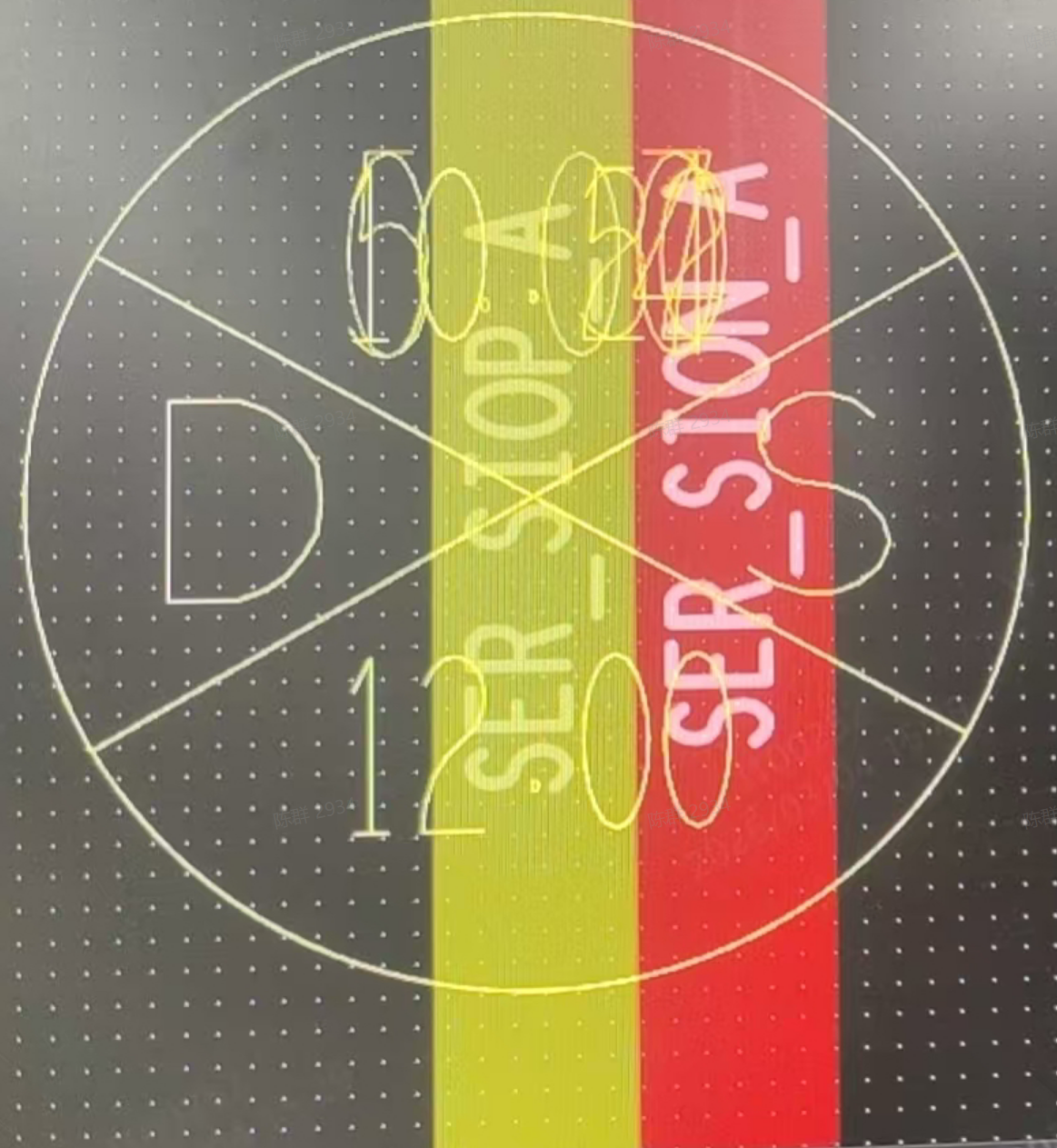

差分对的规则和间距设置好之后为啥走线的时候间距不对,有报DR
│根因
没有设置对内间距，差分对内间距默认出线间距是primary gap，DRC是按min line spaing查的，如果min line spaing没有设值为0就按照trace to trace查差分对 与其他线的间距DRC是直接查trace to trace
│解决方案

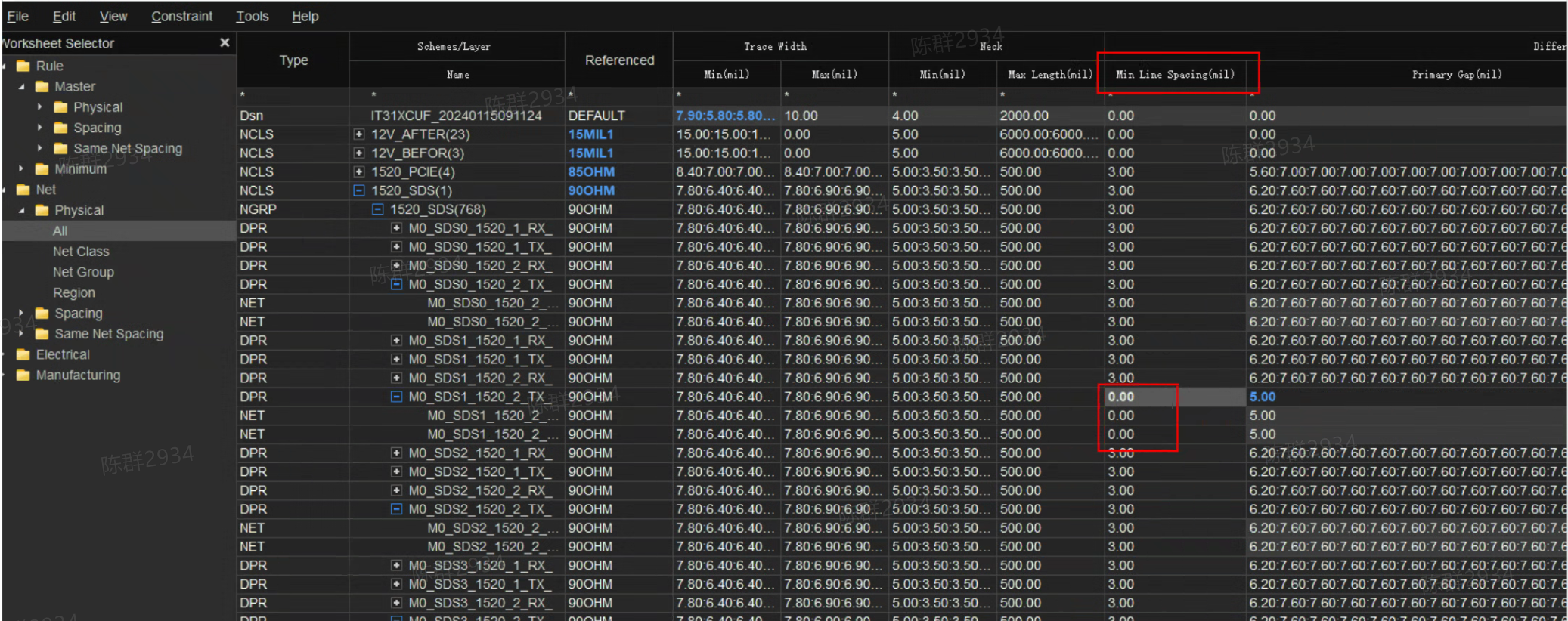

规则管理器中physical栏differential pair的min line spacing值不能为0，如为0，将检查对应spacing规则的trace to trace
