【板级EDA】【PCB设计】怎么打开封装编辑器呢

怎么打开封装编辑器呢

当前涉及到封装编辑器的工具有：

library manger：库编辑器

padstack editor：焊盘编辑器

footprint editor：器件封装编辑器

shape editor：图形编辑器

打开方法一：软件安装目录下有单独启动入口，找到对应的.exe文件

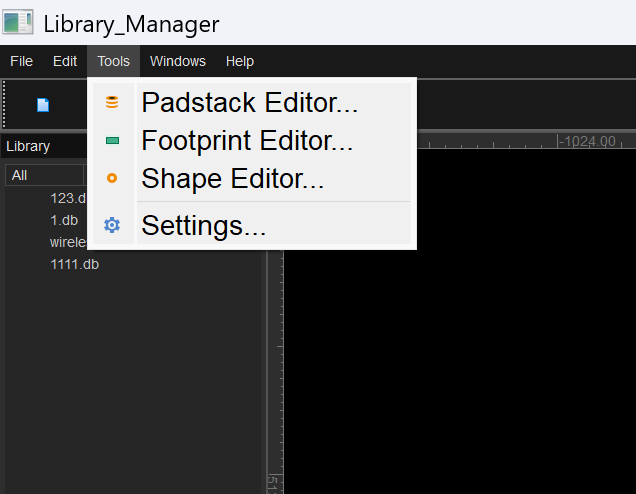

打开方法二：打开PCB编辑器，tools-library manger内可快捷启动其他三个编辑器

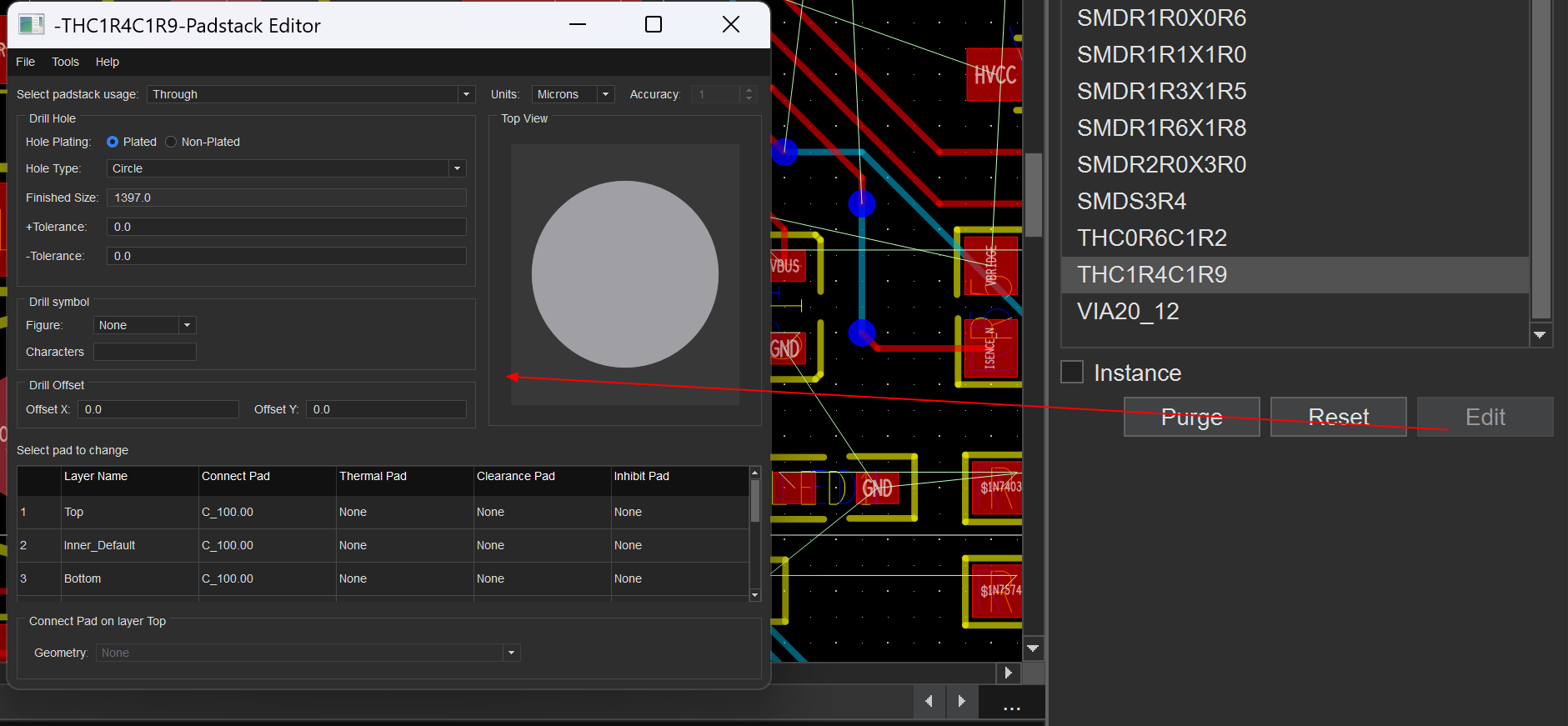

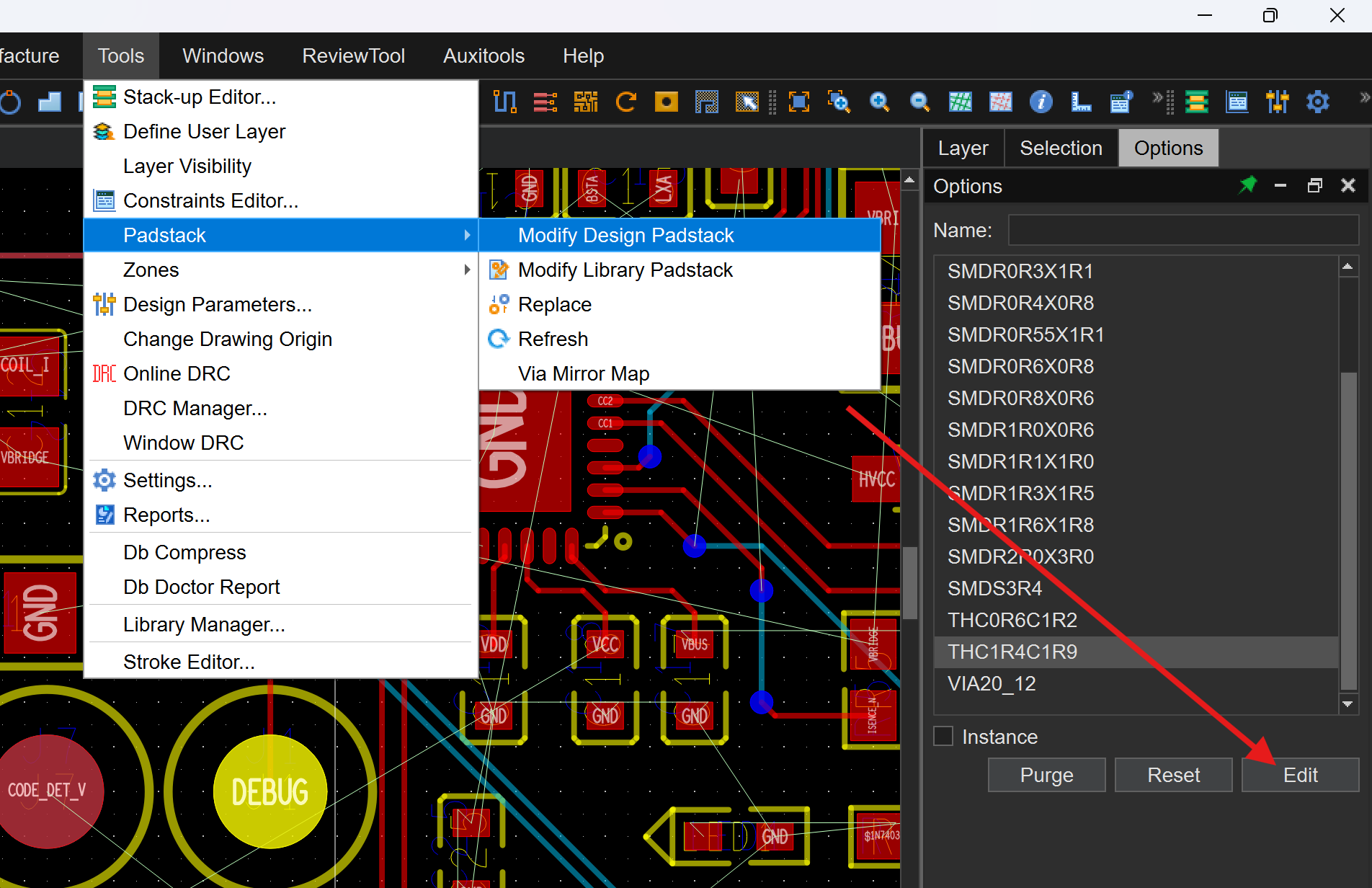

注意：在软件中通过tools下的modify design padstack打开的padstack editor 只能修改尺寸等信息无法修改层信息，需要单独启动padstack editor。
