【板级EDA】【PCB设计】Udate Drc后弹窗报告内容是什么
日期: 2026-03-06
分类: 解决方案类
│问题描述
Udate Drc后弹窗报告内容是什么
│解决方案

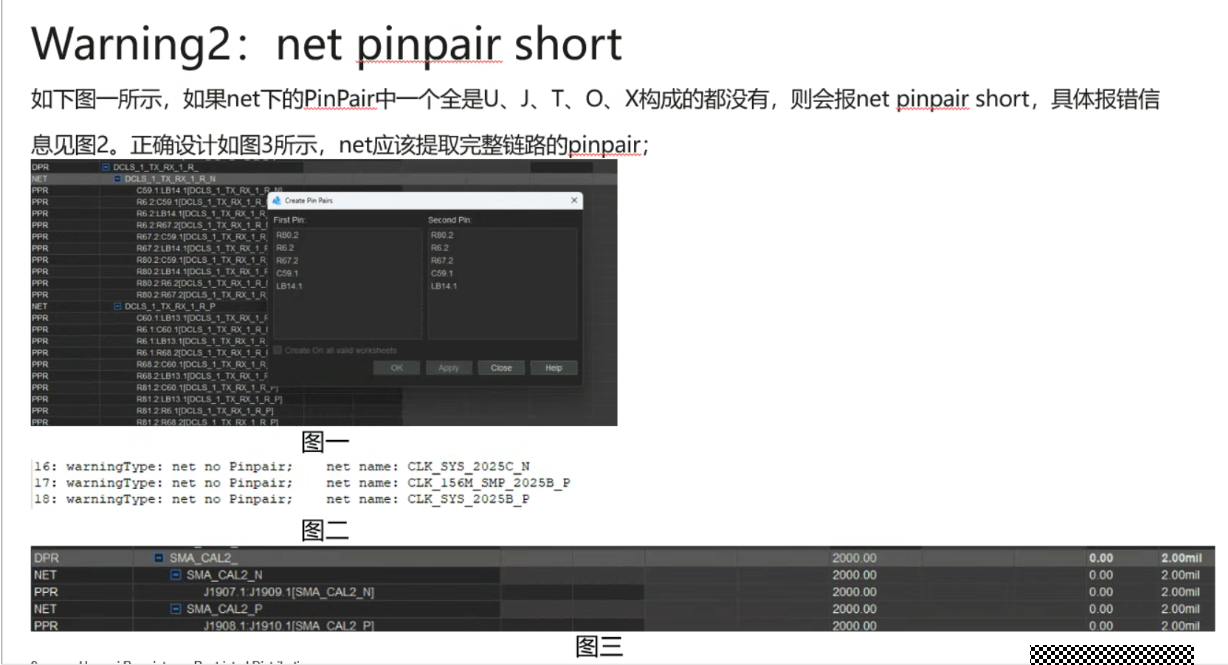

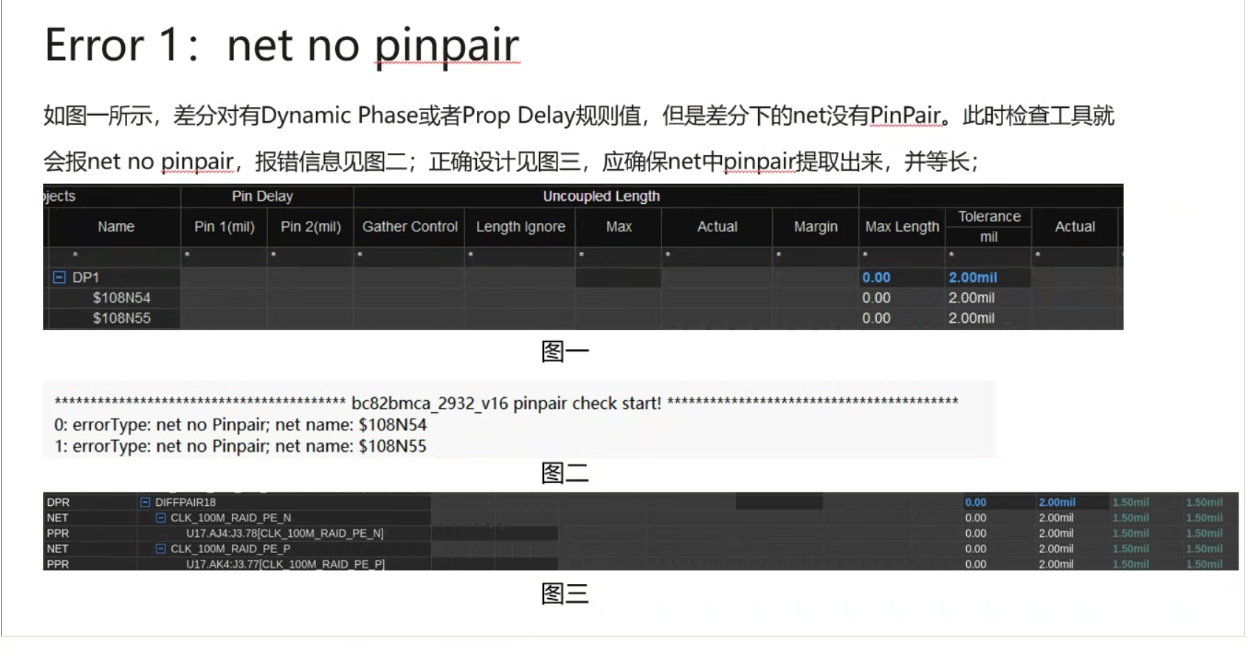

是因为执行完Update DRC后工具会做一次单板上pinpair等长的排查，排查结果会以报告的形式呈现。用户需要根据报告的提示内容，逐条确认报出来的网络pinpair是否有问题。报告中总共会有四类error type，每一类error type的具体含义如下图

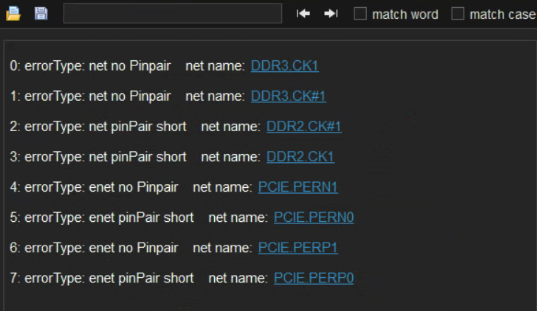

示例

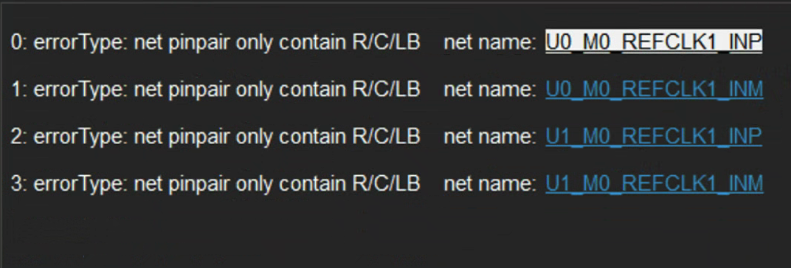

(==Net pinpair only contain R/C/LB即链路仅仅含有这些阻容类器件且以R/C/LB为字母开头的位号)
