【板级EDA】【PCB设计】区域规则绘制流程

区域规则怎么画，怎么给予规则

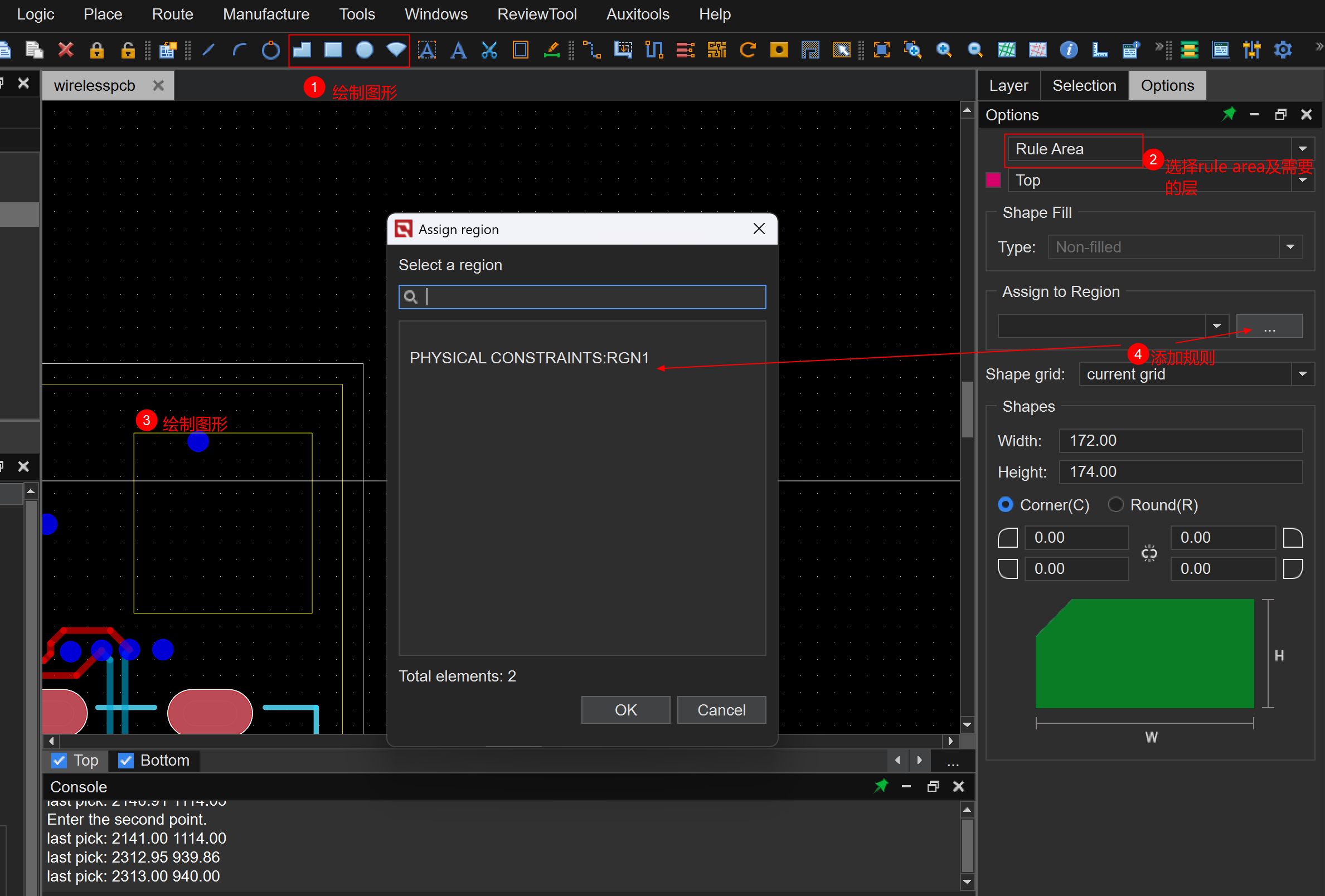

画出rule area后关联的规则为NET下对应Physical或spacing的region栏

注意:PCB中给region区域赋规则与A有所不同:A中仅支持同时给区域添加物理、间距规则;PCB软件中支持分别添加规则。

例如:该区域仅用作限制异网间距,只需在assign net时添加spacing规则即可;如果物理、间距都想限制,需要physical、spacing、samenet各勾选一个。
