【板级EDA】【一般】【居中】如何设置丝印居中？
日期: 2026-03-09
分类: 解决方案类
│问题描述
如何设置丝印居中？
│解决方案

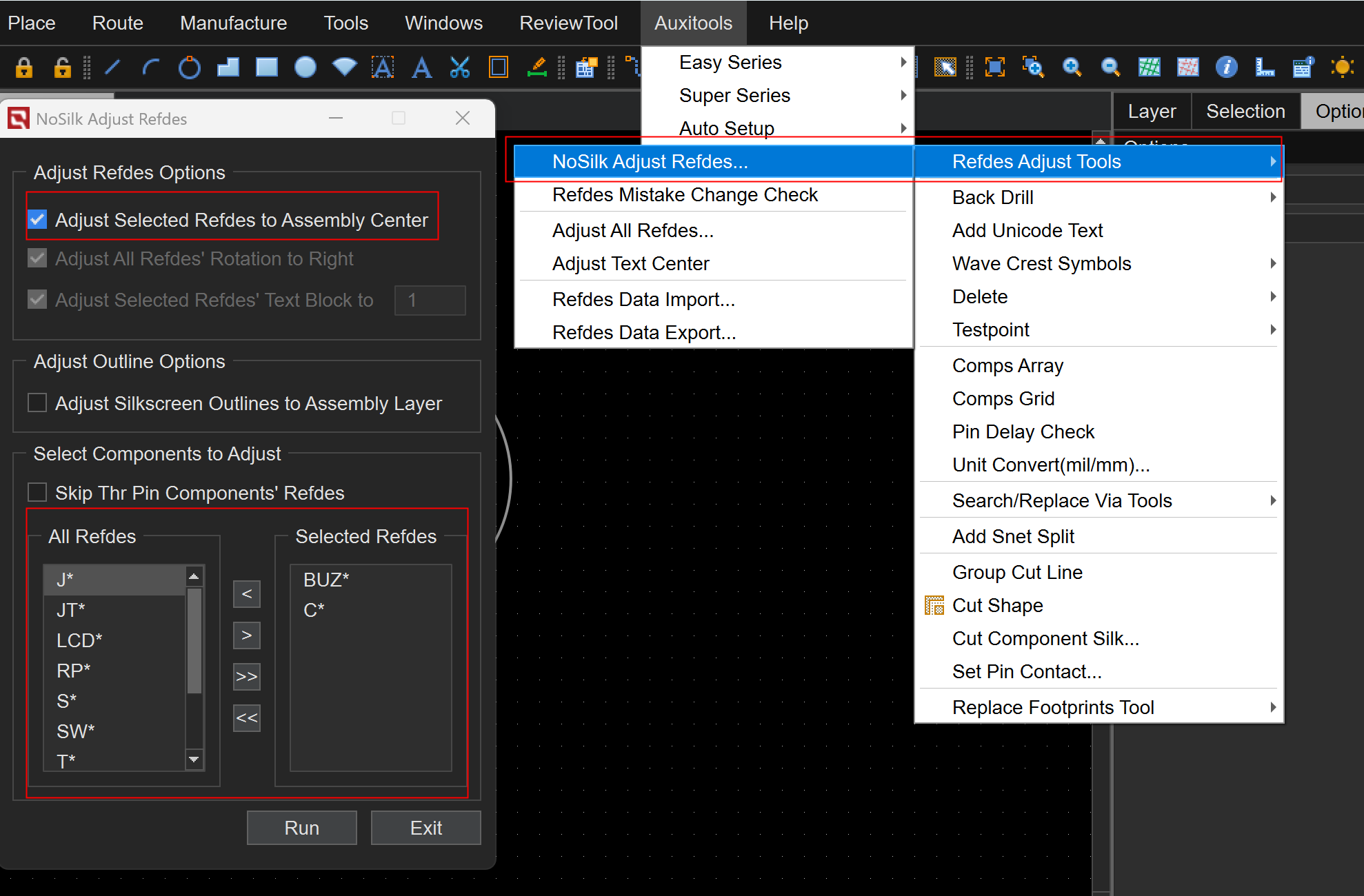

方法一：Auxitools-PCB Action-Refdes Adjust Tools-NoSilk Adjust Refdes...
勾选Adjust Selected Refdes to Assembly Center，选择需要调整的位号，点击Run

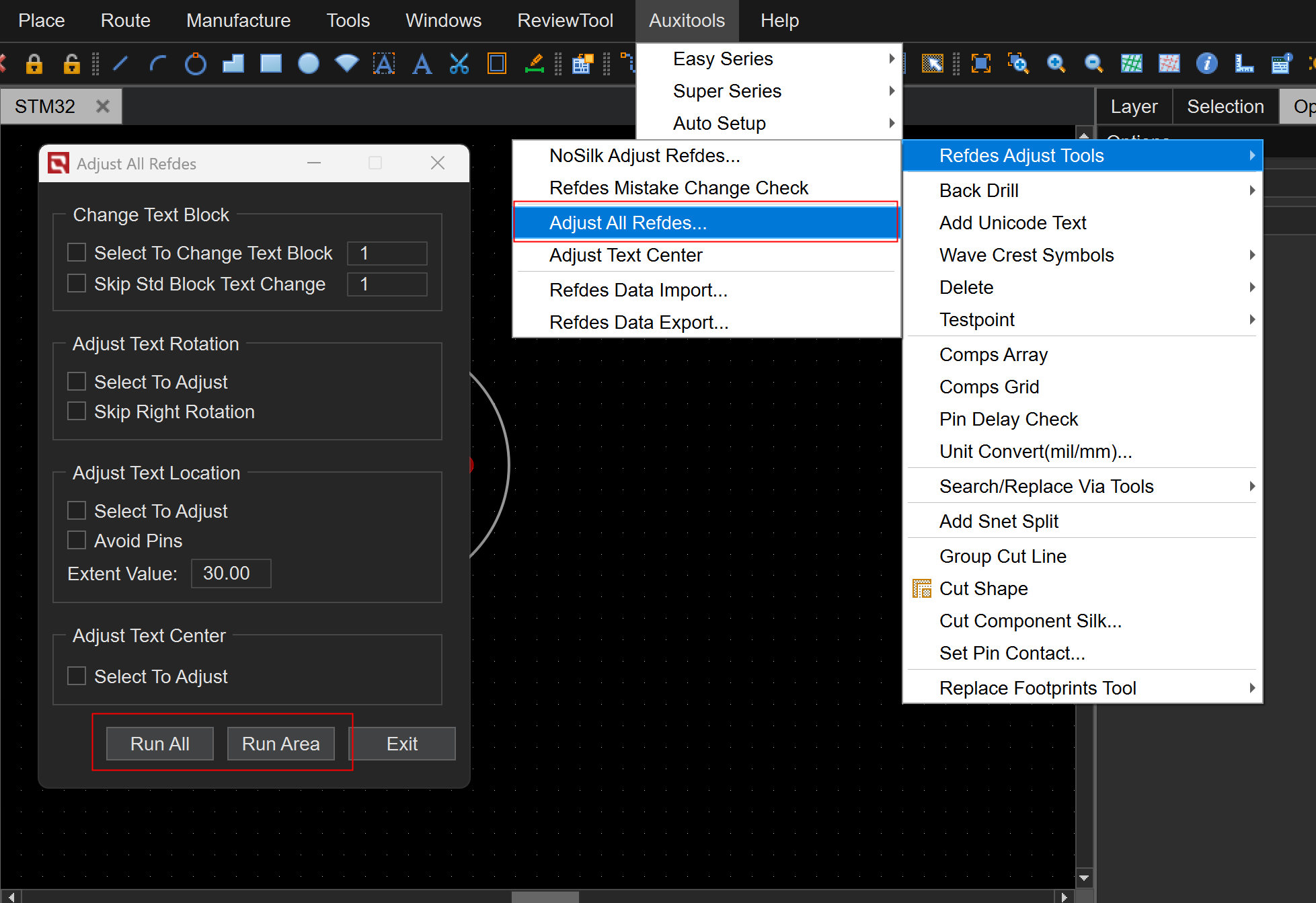

方法二：Auxitools-PCB Action-Refdes Adjust Tools-Adjust All Refdes...
调整参数：字体大小、位号方向、距离、字体中心
Run all整板调整，Run Area框选区域内的器件调整

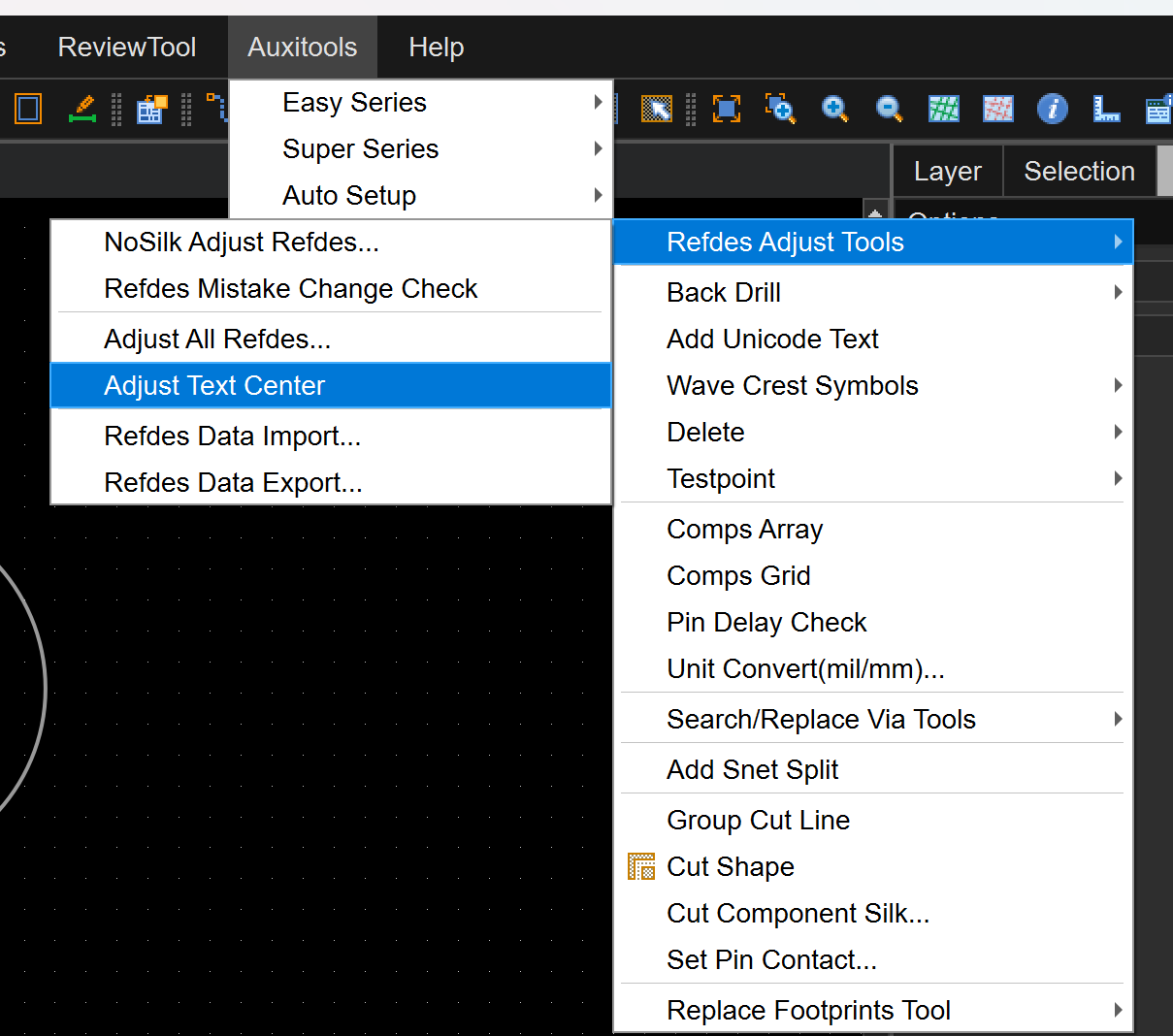

方法三：Auxitools-PCB Action-Refdes Adjust Tools-Adjust Text center
