【板级EDA】【一般】【绘制图形】指定尺寸几何图形绘制
日期: 2026-03-12
分类: 解决方案类
│问题描述
指定尺寸几何图形绘制
│解决方案

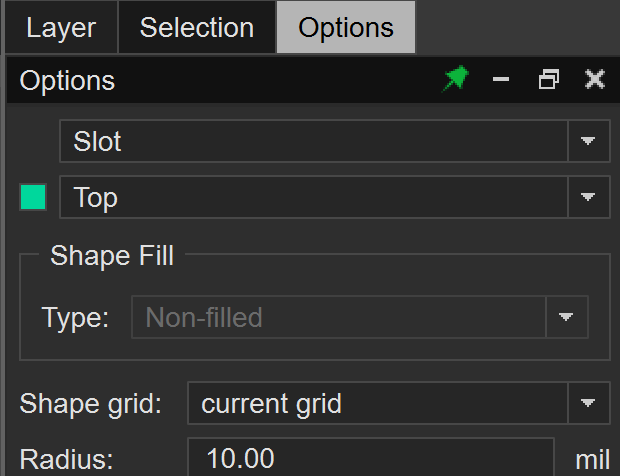

1、绘制半径10mil的圆形
先落点，得圆形几何图形（不要点Done）---在Option面板修改尺寸Radius为10，结束命令Done

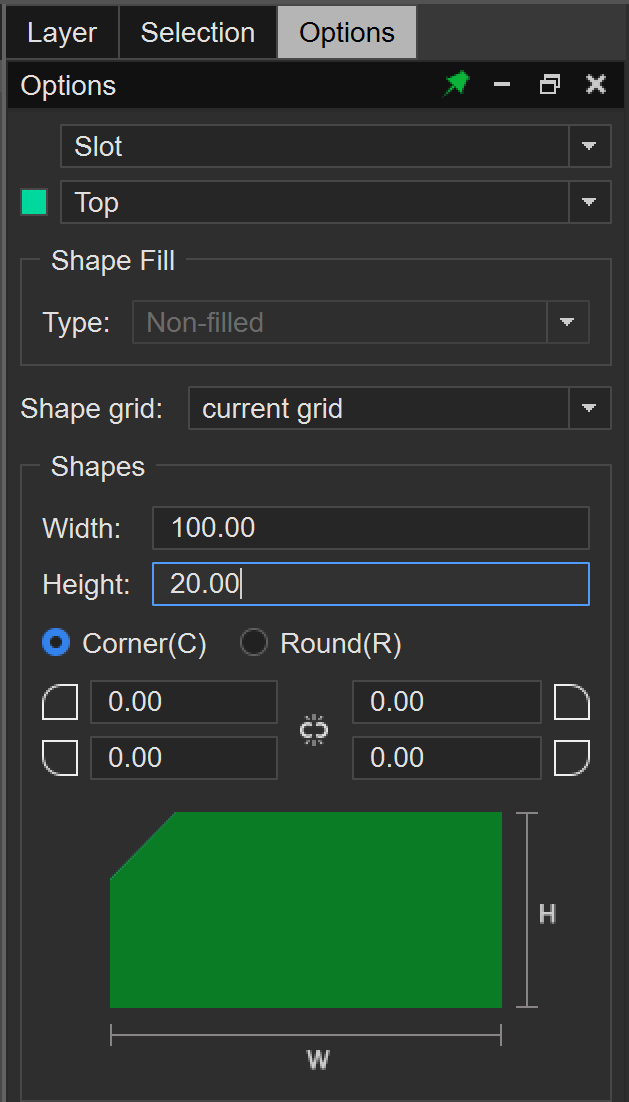

2、绘制矩形
先落点，得矩形几何图形（不要点Done）---在Option面板修改尺寸Width为100，Height为20，结束命令Done
