【板级EDA】【一般】【板框】板框长宽和实际测量值不一致怎么解决？
日期: 2026-03-12
分类: 解决方案类
│问题描述
板框长宽和实际测量值不一致怎么解决？
│解决方案
1、打开板框查看，用info框选一下看看有没有线段啥的，对应层记得打开。有线段的删除，然后再测量结果。
2、测量一下辅助边是不是比板框长，如果是，报告就会按照这个最长的提取板框长度。

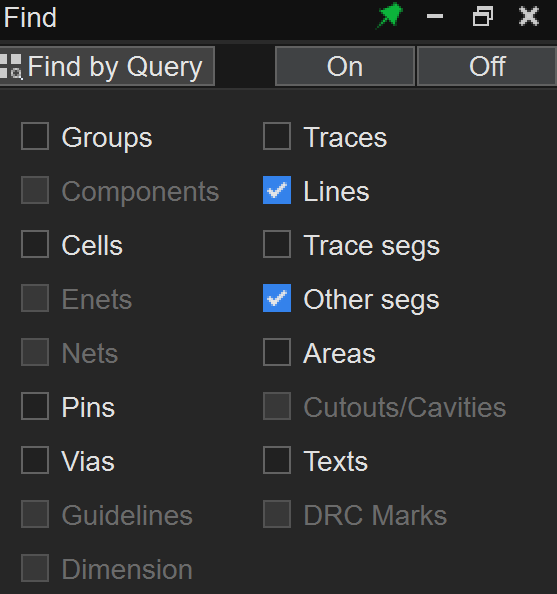

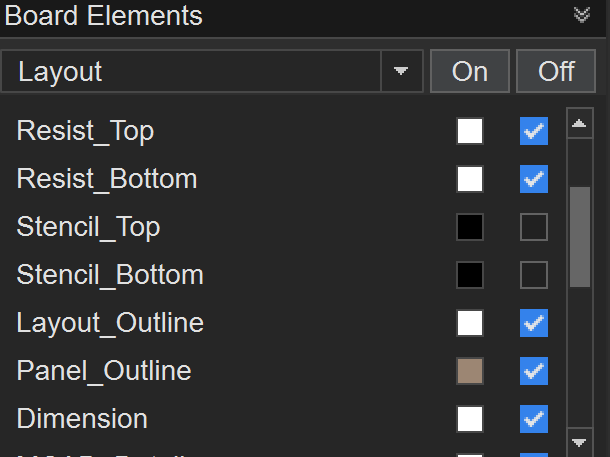

3、打开Layout-->Panel_Outline，Find面板选中所有元素，框选板框周围的所有元素删除。（主要是segs引起的误差）
