【板级EDA】【PCB设计】跨版拷贝失败问题解决办法
日期: 2026-03-13
分类: 解决方案类
│问题描述
跨版拷贝失败问题
│解决方案
原因一：层数/命名不一致
解决办法：将层数命名修改至与模板单板完全一致；
原因二：字体设置中有字符width和height为0

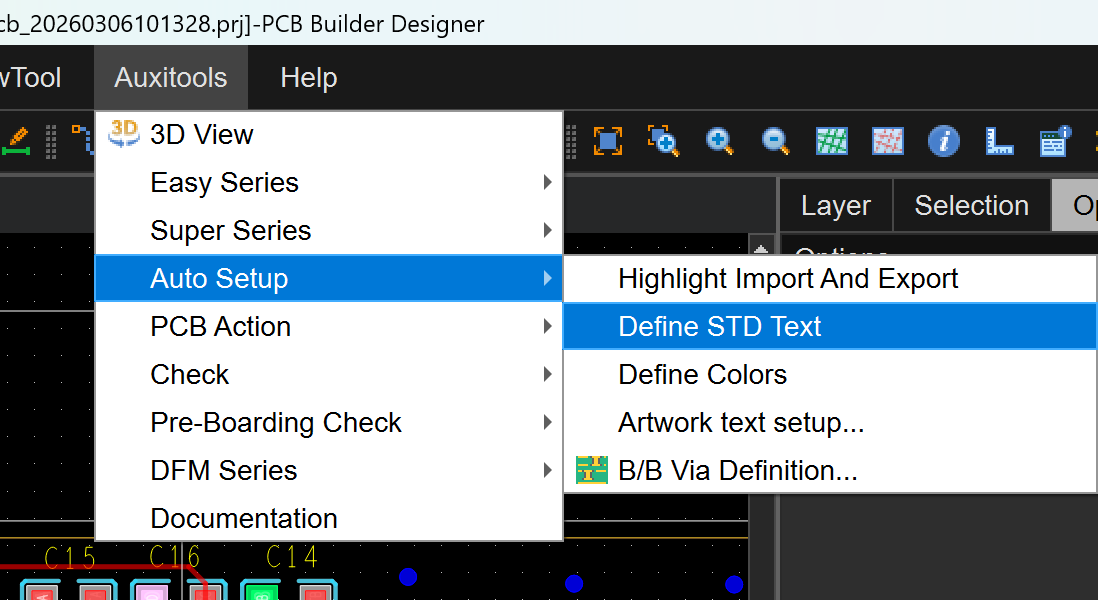

解决办法：在模板单板中执行字体标准化

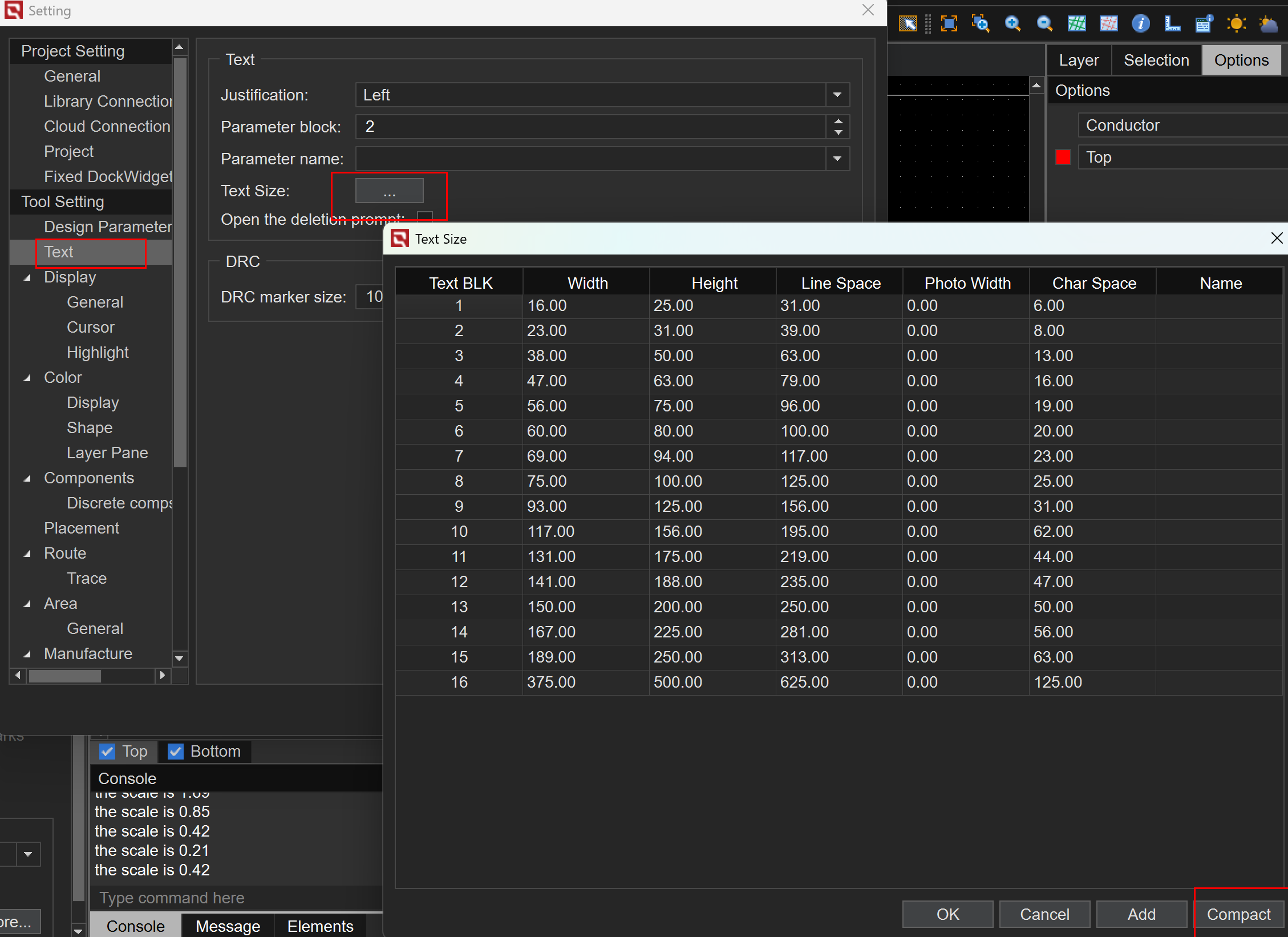

如果没有解决，在之前的基础上执行compact
原因三：单板上已有部分同位号器件
解决办法：删除已经布局的器件
原因四：参考板和目标单板单位设置不一致
解决办法：将两板的单位修改成一致
原因五：目标板上和库里没有相关器件
从原版上输出器件封装
