【板级EDA】【PCB设计】差分线不耦合如何设置满足耦合条件
日期: 2026-03-13
分类: 解决方案类
│问题描述
差分线不耦合如何设置满足耦合条件
│解决方案
不满足耦合条件：

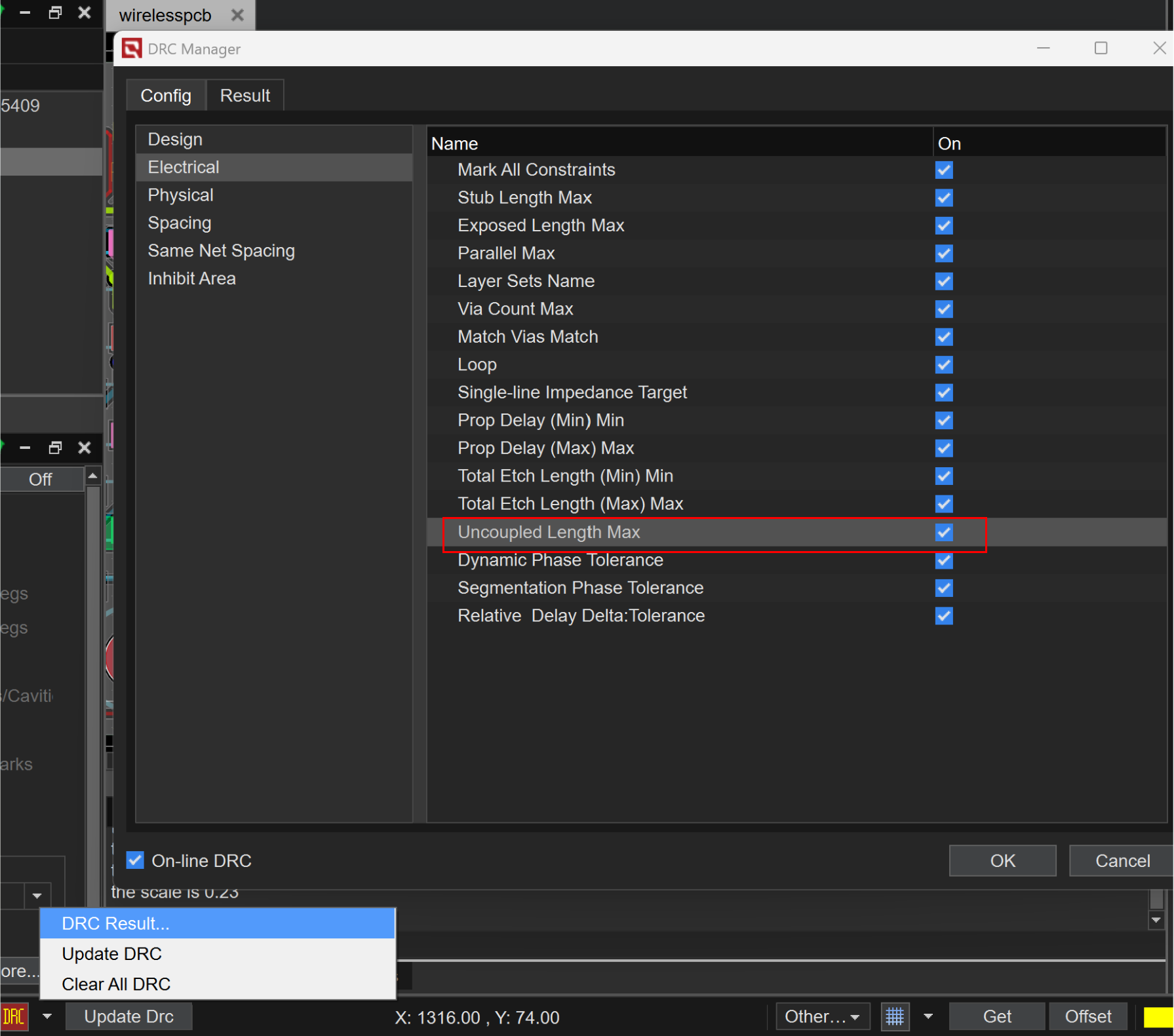

1、DRC检查需要打开

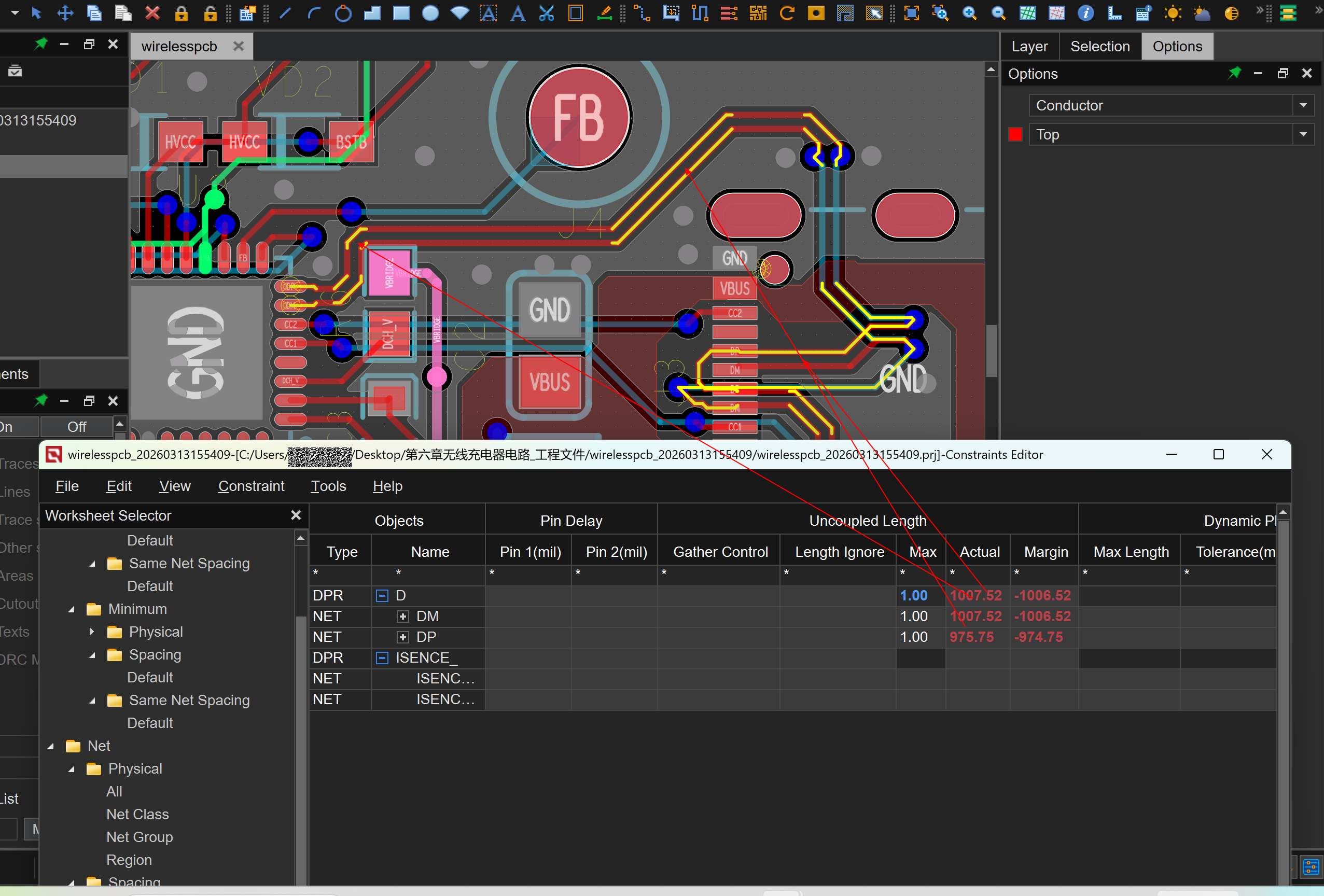

2、需配置max uncoupled length（设置完成后，不满足走线将会高亮）
满足耦合条件：
1、差分线平行

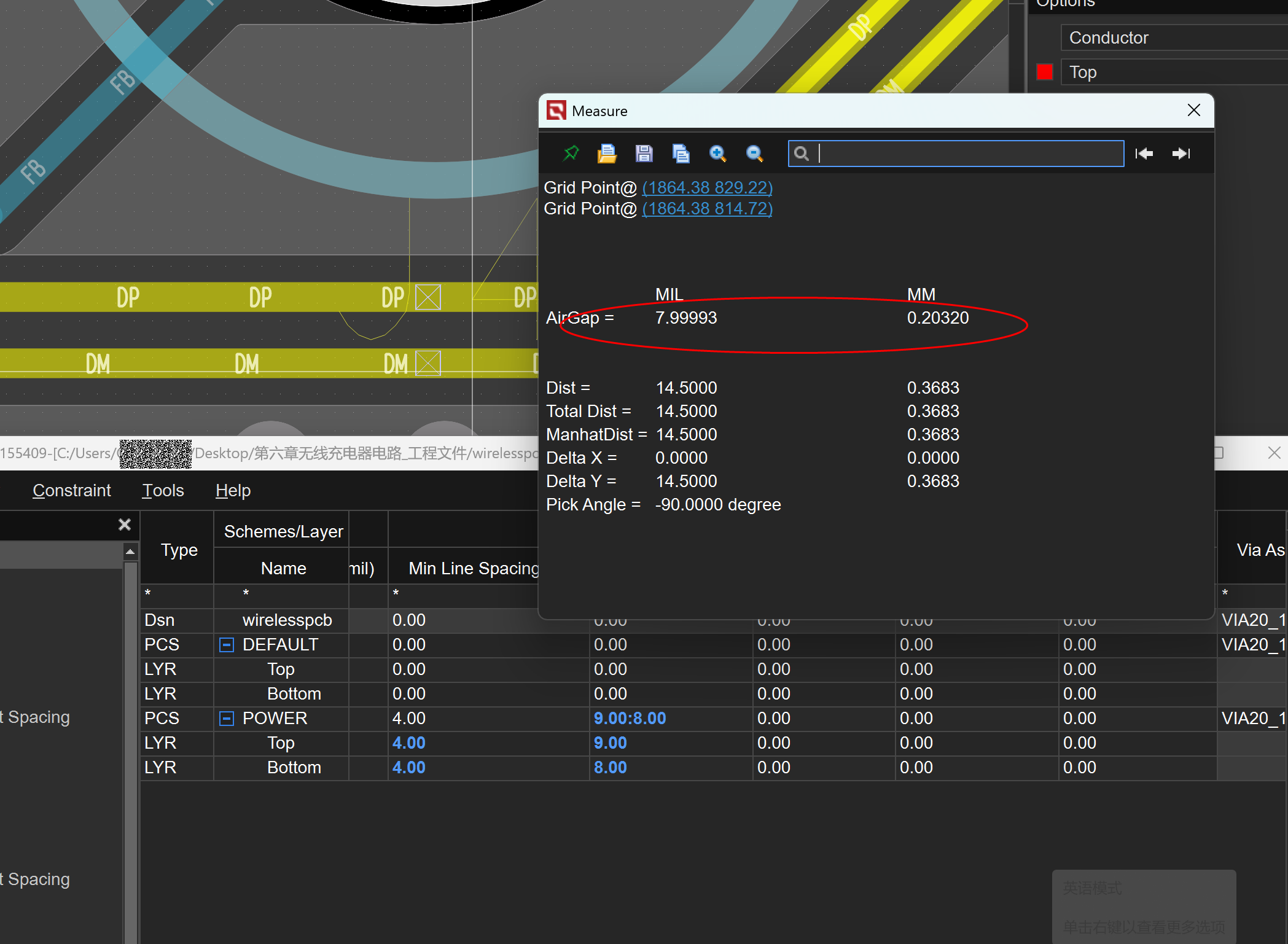

2、primary gap/neck gap-tolerance<实际间距>primary gap/neck gap＋toleranc
