【板级EDA】【PCB设计】如何取消单板染色
日期: 2026-03-16
分类: 解决方案类
│问题描述
如何取消单板染色
│解决方案
永久高亮优先级最高，用小太阳那个染色了这个net color就染色不上了，想用net color染色的话就得取消永久高亮。

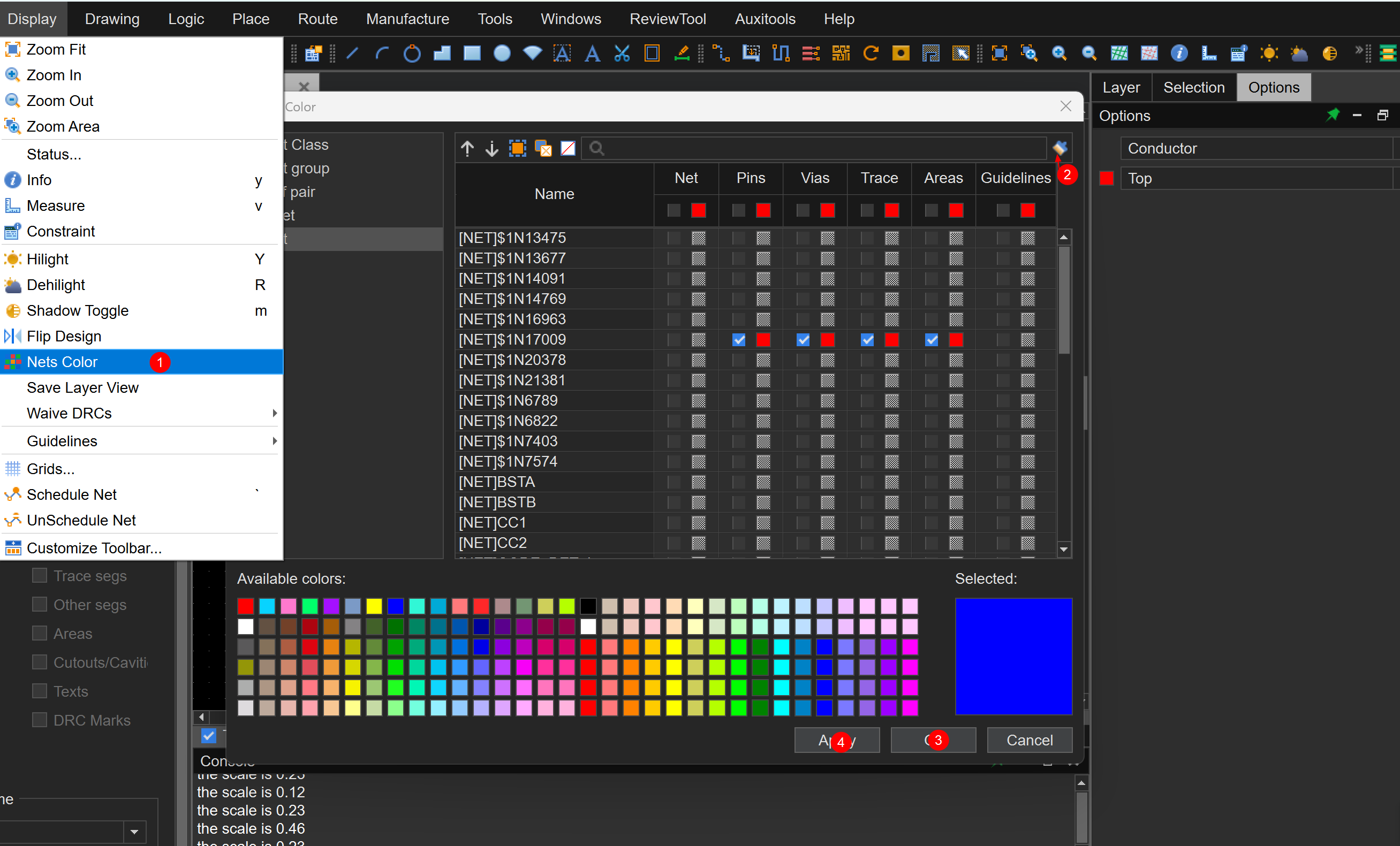

如果是ddb自带的颜色可以通过net color-clear all nets之后点击OK或者apply即可清除颜色

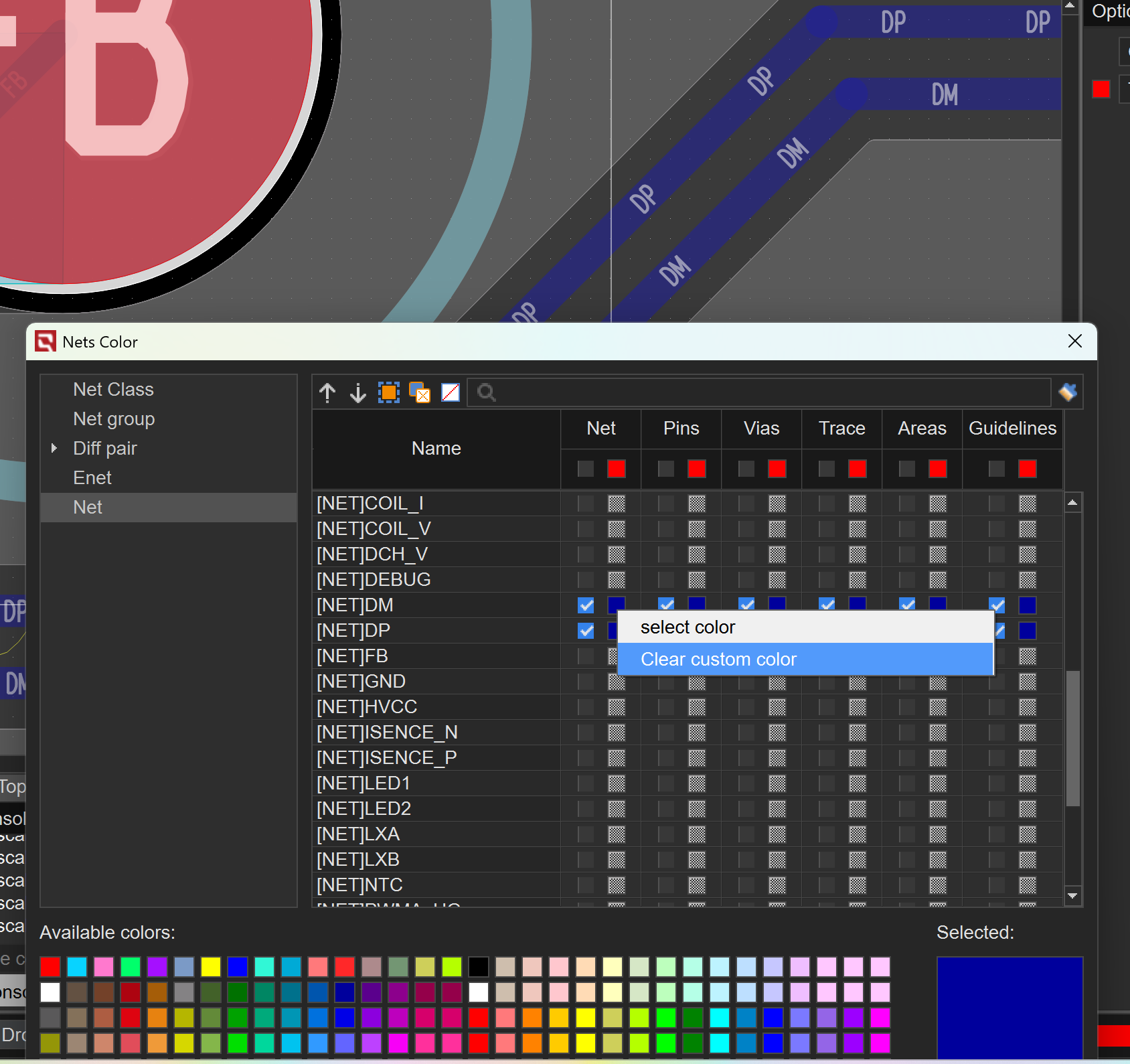

如果需要清除net color中某个net设置的颜色，则可以右键点击clear custom color

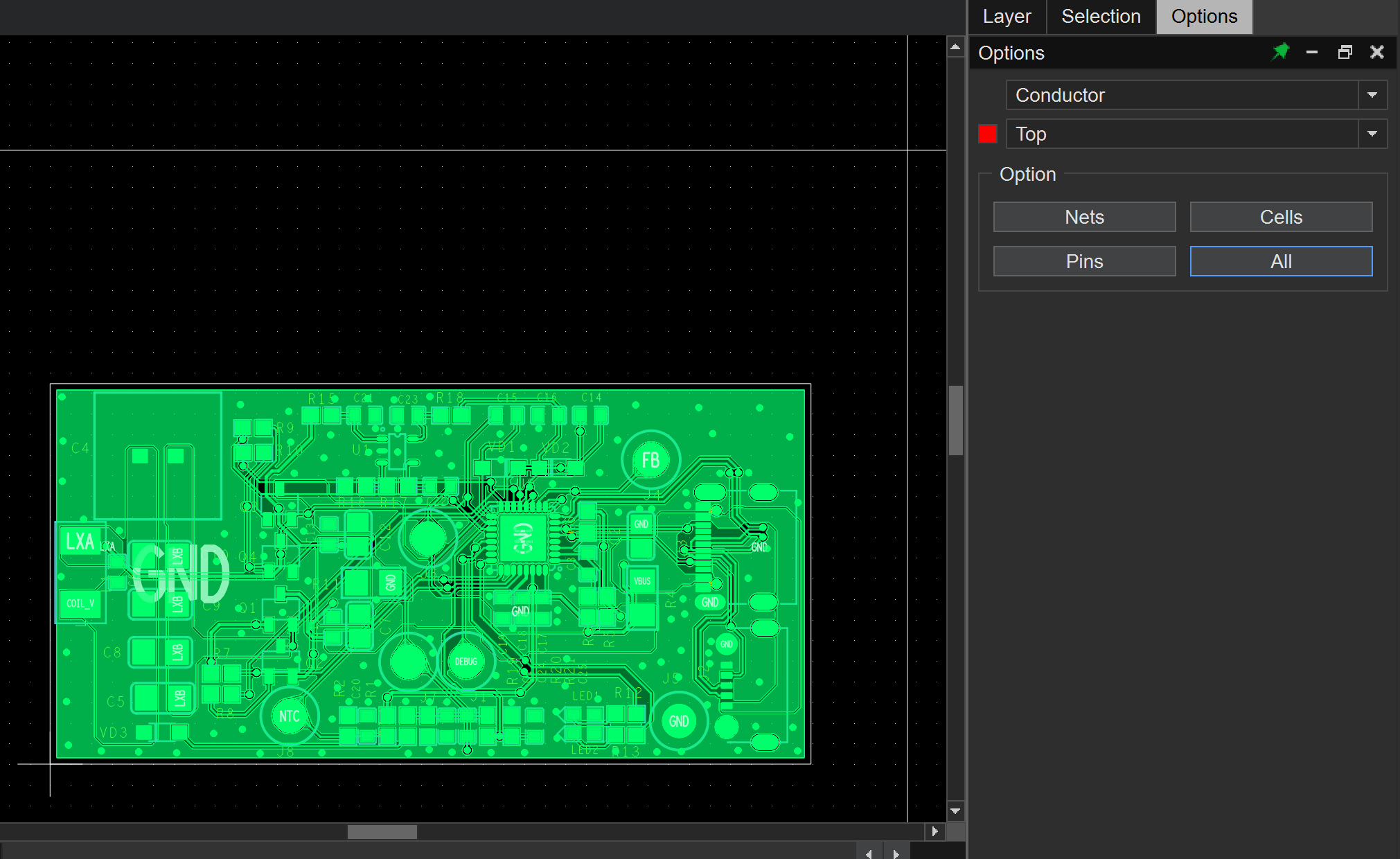

如果是整个板使用hilight命令进行高亮，可用dehilight命令在option选择项all或者单板上找到需要低亮的地方
