【电子工程EDA】【一般】【Shape】胶囊形状的图形如何绘制？
日期: 2026-03-23
分类: 解决方案类
│问题描述
胶囊形状的图形如何绘制？
│解决方案

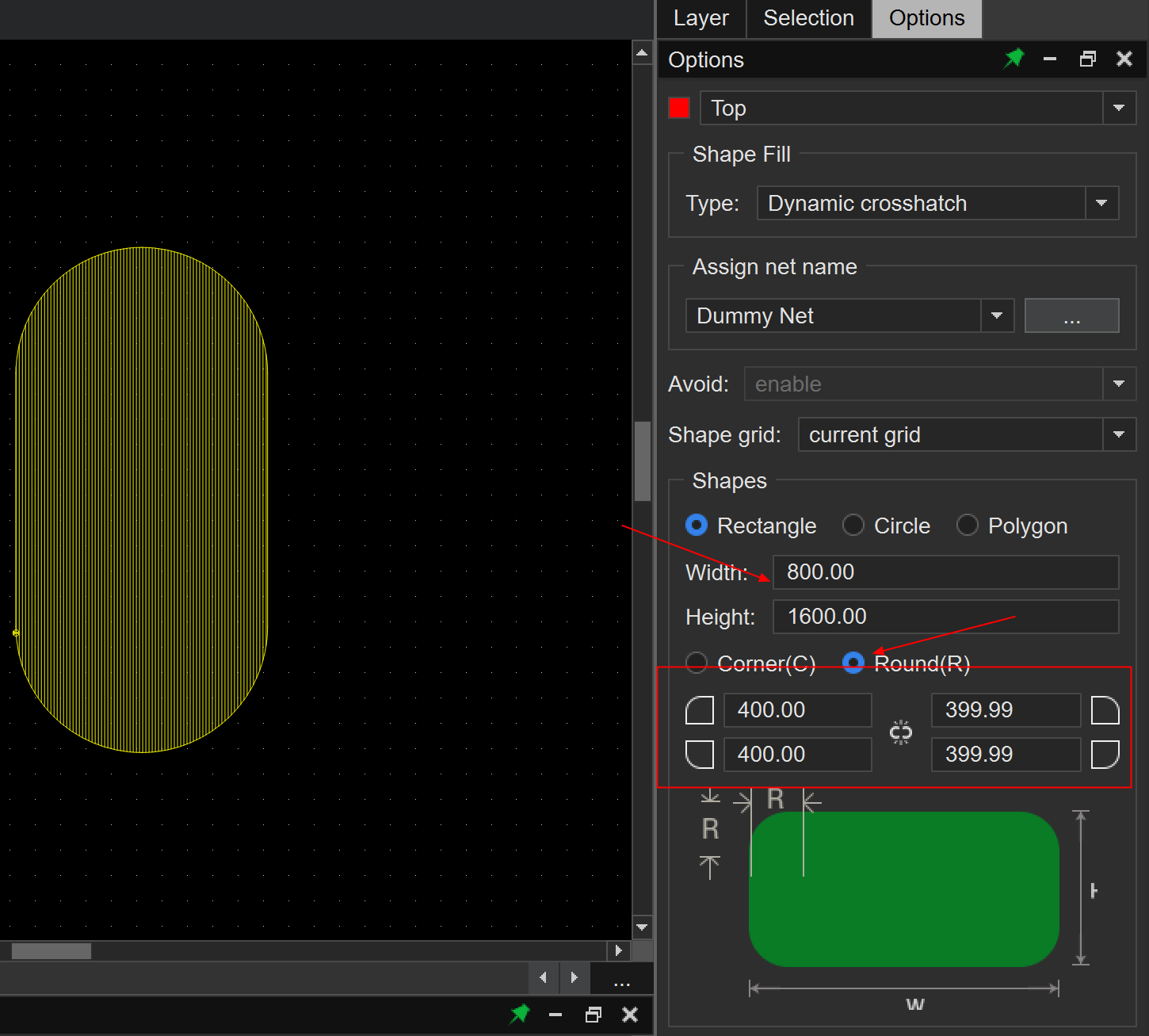

方法一：选择绘制Area，根据对应的width和height编辑倒圆角的半径
注意：一边需要小于0.01，否则无法生成

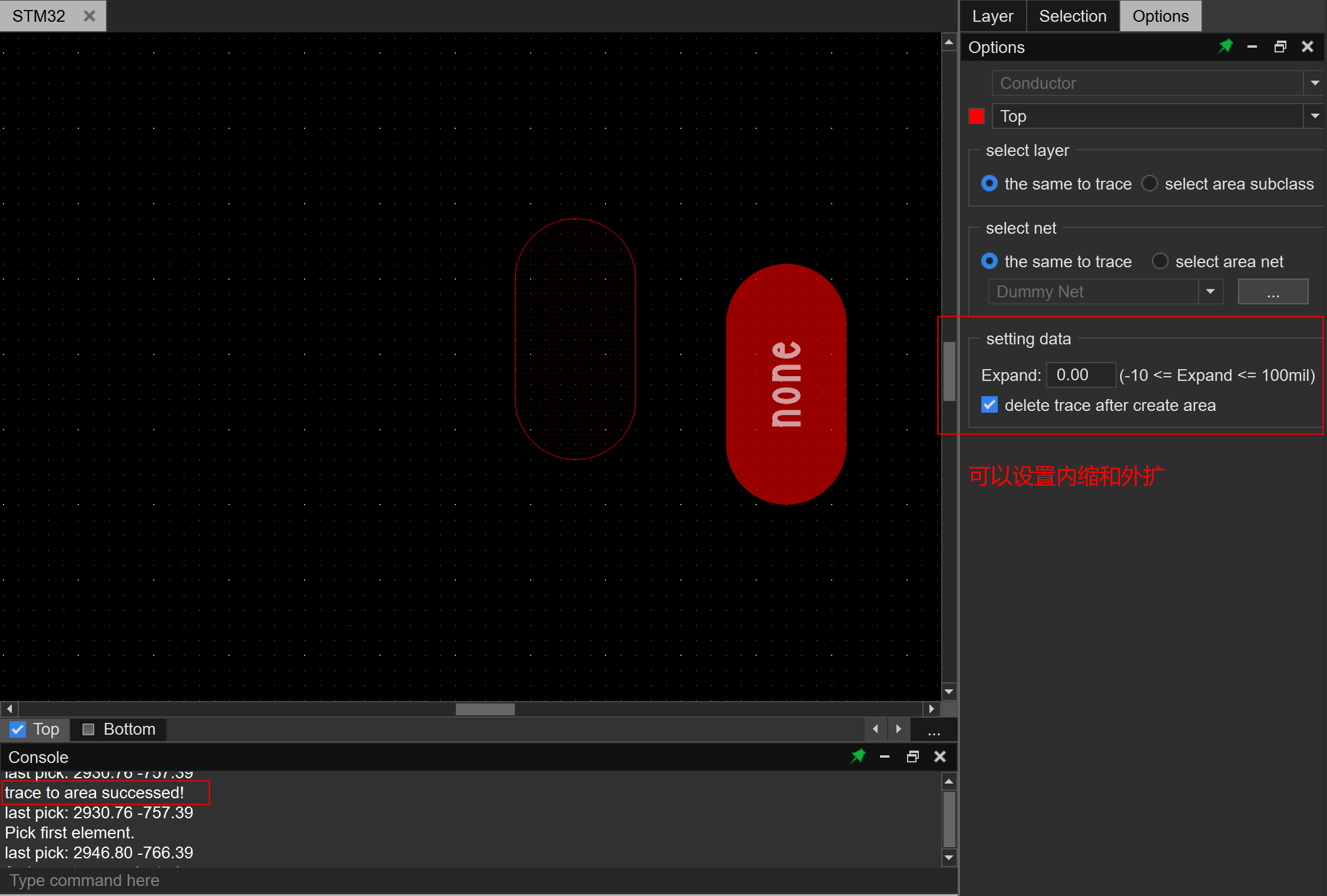

方法二：画一条宽度8的线，偏移量iy 8
然后Trace to Area（Route-->Trace to Area)
