【#电子工程EDA】【PCB】【DRC】Placement边沿重合报错
日期: 2026-03-26
分类: 解决方案类
│问题描述

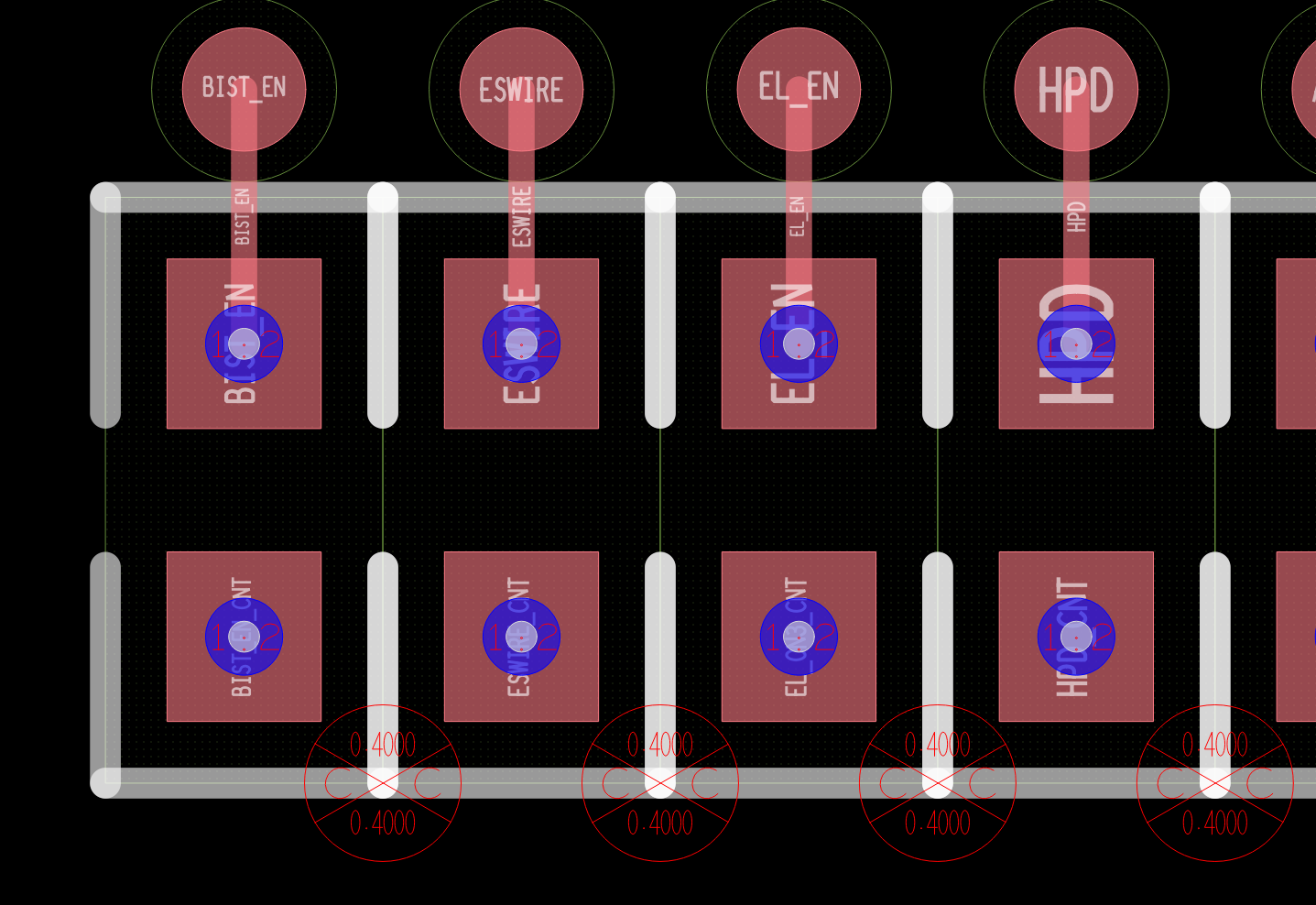

Placement边沿重合报错
│根因
器件高度重合
│解决方案
1、方法一：更改器件高度

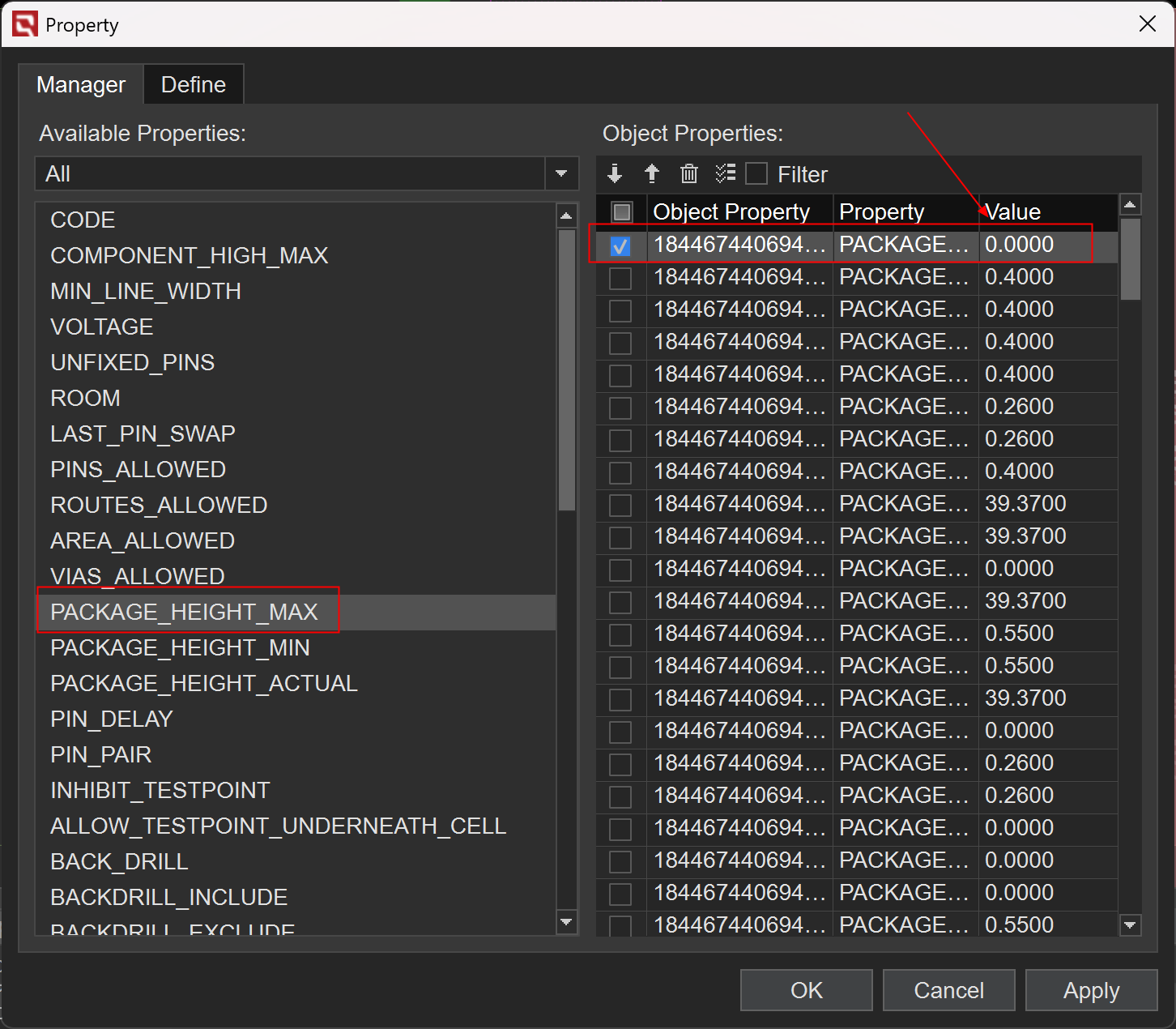

功能入口：Edit-Property-PACKAGE_HEIGHT_MAX；点击Apply，然后选择报错的Placement，更改Value为0，全部修改完后点击OK。
2、方法二：如果单板不允许修改器件高度，并且这个边沿重合不影响生产，可以关闭DRC，或者开启DRC检查但是忽略这个报错。

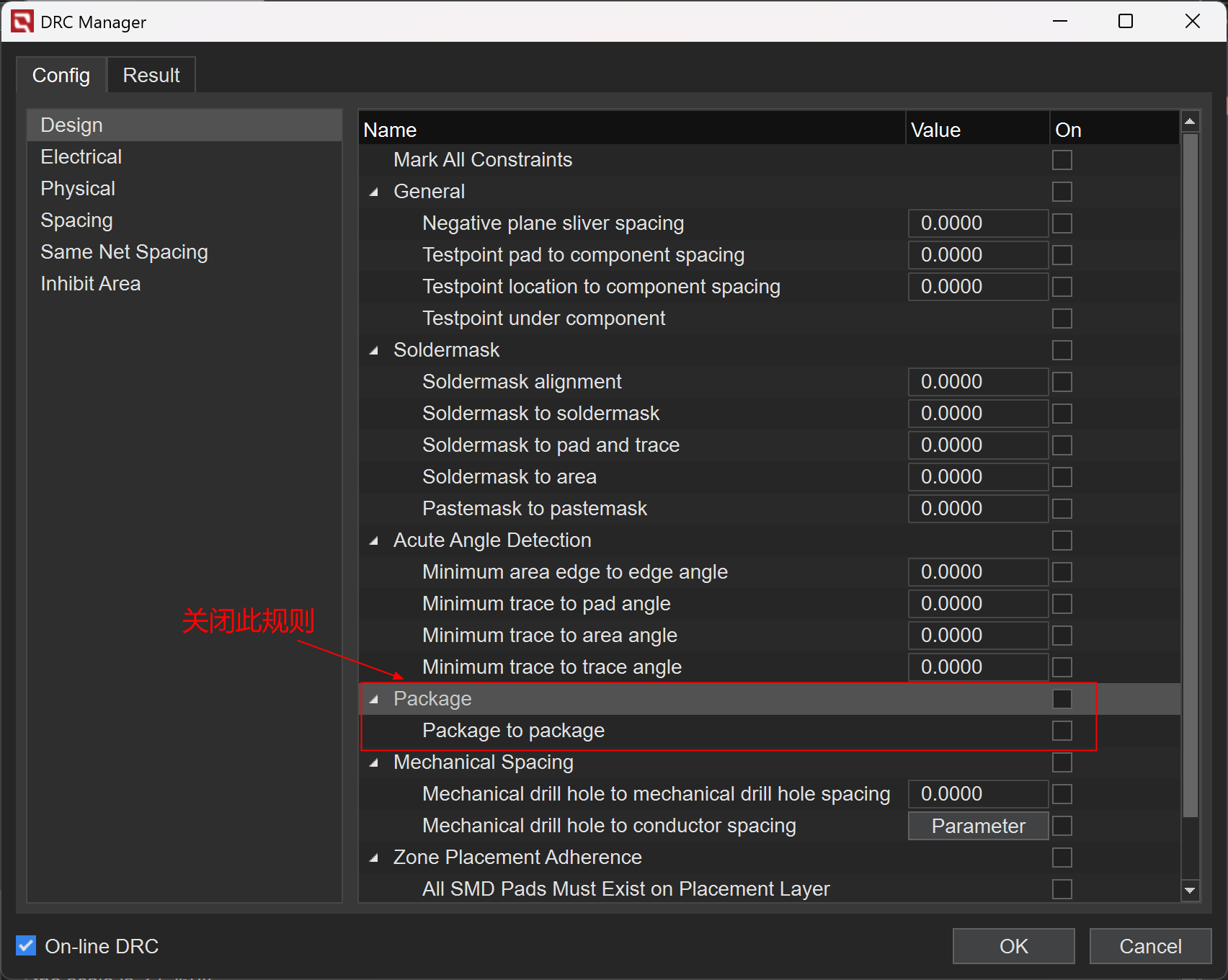

关闭DRC功能入口：Tools-->DRC Manager-->Config-->Design

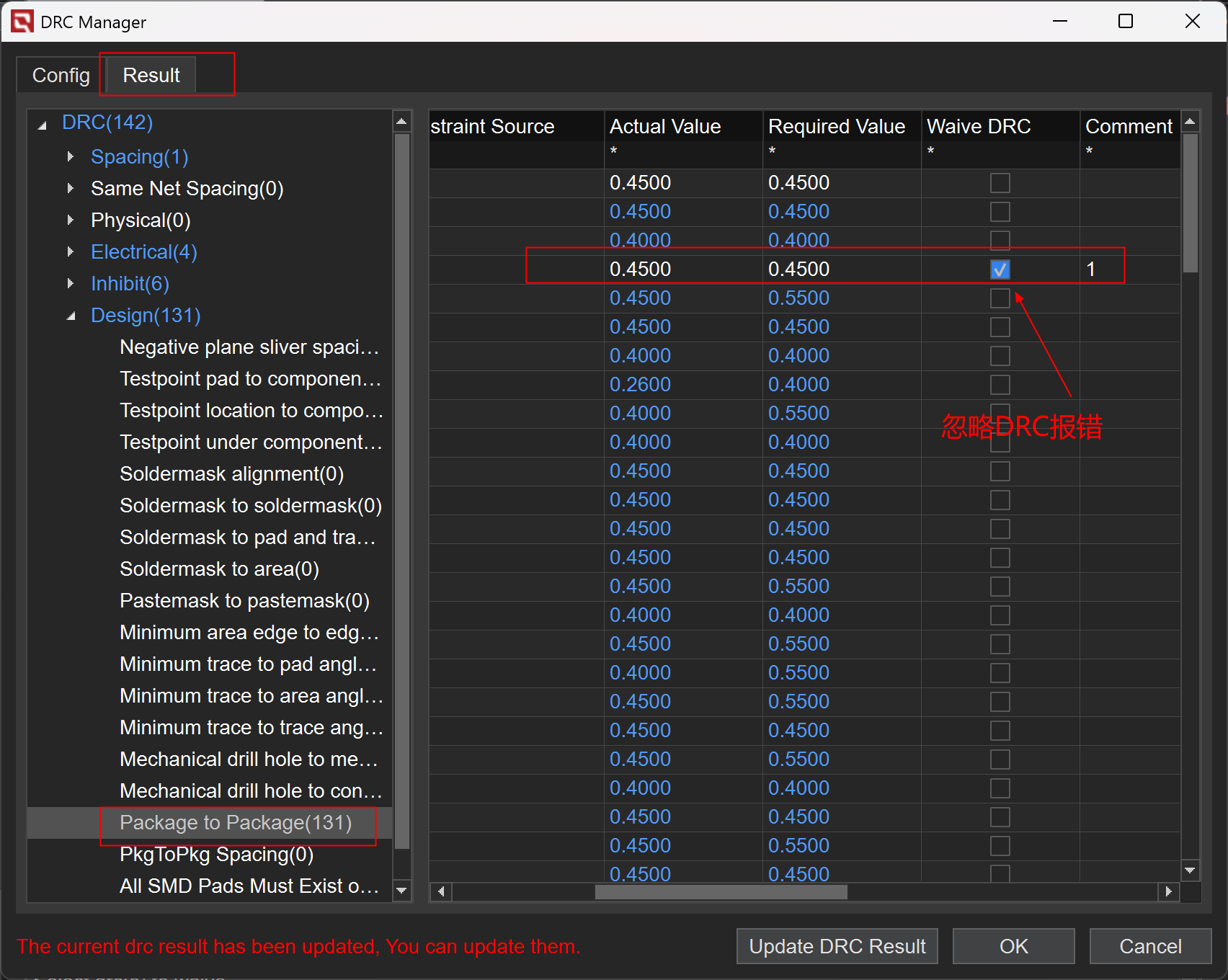

忽略DRC功能入口：Tools-->DRC Manager-->Result-->DRC-->Design-->Package to Package
